Tài liệu biến tần ABB là gì?

Khi nhắc đến tài liệu biến tần ABB, nhiều người hình dung ngay đến một file PDF hướng dẫn sử dụng. Thực ra đây là cả một hệ thống tài liệu kỹ thuật chính thức do ABB phát hành, bao gồm nhiều loại phục vụ từng mục đích riêng biệt: lựa chọn thiết bị, thi công lắp đặt, cài đặt tham số, vận hành hàng ngày, bảo trì định kỳ và xử lý sự cố.

Tổng hợp tài liệu biến tần ABB: catalog, manual, thông số, mã lôi

ABB – tập đoàn điện Thụy Điển–Thụy Sĩ – là một trong những nhà sản xuất biến tần hàng đầu thế giới. Mỗi dòng sản phẩm (ACS355, ACS580, ACS880...) có bộ tài liệu riêng, cập nhật theo từng phiên bản firmware. Đây chính là lý do quan trọng: bạn cần xác định đúng model và phiên bản firmware trước khi tải và sử dụng tài liệu – tránh nhầm tham số giữa ACS580-01 và ACS580-04, ví dụ.

Nắm rõ cấu trúc của bộ tài liệu biến tần ABB giúp anh em tiết kiệm nhiều giờ mò mẫm và tránh được những lỗi cài đặt không đáng có.

💡 Nguồn tải chính thức: Toàn bộ tài liệu ABB được phát hành và cập nhật tại new.abb.com/drives – luôn ưu tiên tải từ nguồn gốc để đảm bảo đúng phiên bản, tránh file lỗi thời hoặc sai firmware.

Tổng hợp link tải tài liệu biến tần ABB PDF miễn phí

HLAuto.vn tổng hợp toàn bộ tài liệu từ nguồn chính hãng ABB Electric – bao gồm User Manual, Mã lỗi, Sơ đồ đấu dây và sơ đồ cài đặt. Anh em không cần tìm rải rác, tải thẳng từ bảng bên dưới.

Dòng biến tần	Link tải tài liệu (PDF / ZIP – miễn phí)
ACS150	↓ Mã lỗi biến tần ABB ACS150 PDF ↓ User Manual biến tần ABB ACS150 PDF ↓ Sơ đồ đấu dây biến tần ABB ACS150 PDF ↓ Thông số cài đặt biến tần ABB ACS150 PDF
ACS310	↓ Mã lỗi biến tần ABB PDF ↓ User Manual biến tần ABB PDF ↓ Sơ đồ đấu dây biến tần ABB PDF ↓ Thông số cài đặt biến tần ABB PDF
ACS350	↓ Mã lỗi biến tần ABB ACS350 PDF ↓ User Manual biến tần ABB ACS350 PDF ↓ Sơ đồ đấu dây biến tần ABB ACS350 PDF ↓ Thông số cài đặt biến tần ABB ACS350 PDF
ACS355	↓ Mã lỗi biến tần ABB ACS355 PDF ↓ User Manual biến tần ABB ACS355 PDF ↓ Sơ đồ đấu dây biến tần ABB ACS355 PDF ↓ Thông số cài đặt biến tần ABB ACS355 PDF
ACS380	↓ Mã lỗi biến tần ABB ACS380 PDF ↓ User Manual biến tần ABB ACS380 PDF ↓ Sơ đồ đấu dây biến tần ABB ACS380 PDF ↓ Thông số cài đặt biến tần ABB ACS380 PDF
ACS480	↓ Mã lỗi biến tần ABB ACS480 PDF ↓ User Manual biến tần ABB ACS480 PDF ↓ Sơ đồ đấu dây biến tần ABB ACS480 PDF ↓ Thông số cài đặt biến tần ABB ACS480 PDF
ACS550	↓ Mã lỗi biến tần ABB ACS550 PDF ↓ User Manual biến tần ABB ACS550 PDF ↓ Sơ đồ đấu dây biến tần ABB ACS550 PDF ↓ Thông số cài đặt biến tần ABB ACS550 PDF
ACS580	↓ Mã lỗi biến tần ABB ACS580 PDF ↓ User Manual biến tần ABB ACS580 PDF ↓ Sơ đồ đấu dây biến tần ABB ACS580 PDF ↓ Thông số cài đặt biến tần ABB ACS580 PDF
ACS800	↓ Mã lỗi biến tần ABB ACS800 PDF ↓ User Manual biến tần ABB ACS800 PDF ↓ Sơ đồ đấu dây biến tần ABB ACS800 PDF ↓ Thông số cài đặt biến tần ABB ACS800 PDF
ACS850	↓ Mã lỗi biến tần ABB ACS850 PDF ↓ User Manual biến tần ABB ACS850 PDF ↓ Sơ đồ đấu dây biến tần ABB ACS850 PDF ↓ Thông số cài đặt biến tần ABB ACS850 PDF
ACS880	↓ Mã lỗi biến tần ABB ACS880 PDF ↓ User Manual biến tần ABB ACS880 PDF ↓ Sơ đồ đấu dây biến tần ABB ACS880 PDF ↓ Thông số cài đặt biến tần ABB ACS880 PDF

Vì sao bạn cần tài liệu biến tần ABB?

Biến tần ABB có độ phức tạp tham số cao hơn nhiều so với các dòng phổ thông Trung Quốc hoặc Đài Loan. Cùng một ứng dụng bơm nước, cấu hình trên ACS580 có thể cần điều chỉnh 10–15 tham số để đạt hiệu suất tối ưu. Không có tài liệu chuẩn, rủi ro cài sai rất cao và hậu quả thường là máy chạy không ổn định, lỗi fault lặp đi lặp lại, hoặc motor bị hư do bảo vệ cài không đúng.

Với sinh viên kỹ thuật

Manual biến tần ABB là "sách giáo khoa thực tế" tốt nhất để học cấu trúc biến tần, cách đọc thông số định mức, hiểu nguyên lý điều khiển V/f và vector control. Thay vì chỉ học lý thuyết thuần túy, kết hợp đọc tài liệu ABB ngay khi thực hành trên phòng lab sẽ cho hiệu quả học tập rõ rệt hơn.

Với kỹ thuật viên bảo trì và sửa chữa

Đây là nhóm dùng manual biến tần ABB nhiều nhất trong thực tế. Tài liệu là công cụ không thể thiếu khi cần: cài đặt nhanh cho thiết bị thay thế, tra mã lỗi khi biến tần báo fault, điều chỉnh tham số bảo vệ motor, hay xác nhận sơ đồ đấu dây trước khi bật nguồn.

Với người vận hành xưởng và quản lý kỹ thuật

Catalog giúp lựa chọn đúng công suất, cấp bảo vệ IP và phụ kiện đi kèm. Quick guide hỗ trợ vận hành an toàn hàng ngày. Đọc đúng tài liệu giúp giảm lỗi vận hành, kéo dài tuổi thọ thiết bị và giảm thiệt hại do dừng máy không đáng có.

Tài liệu biến tần ABB gồm những loại nào?

ABB phân loại tài liệu theo 5 nhóm chính. Hiểu đúng từng loại giúp anh em tìm đúng thứ cần – thay vì phải đọc cả trăm trang không liên quan:

📋 Catalog

Dùng khi lựa chọn thiết bị: tra dải công suất, kích thước vỏ (frame size), điện áp vào/ra, cấp bảo vệ IP, danh sách phụ kiện tùy chọn.

📖 Hardware + Firmware Manual

Tài liệu kỹ thuật đầy đủ nhất: lắp đặt cơ học, đấu dây, cài đặt tham số, mô tả tín hiệu I/O, truyền thông, bảo trì định kỳ.

⚡ Quick Installation Guide

Hướng dẫn rút gọn để bật máy nhanh tại hiện trường – phù hợp kỹ thuật viên đã có kinh nghiệm, cần thao tác nhanh không mất thời gian đọc tài liệu đầy đủ.

🔌 Sơ đồ đấu dây / I/O Diagram

Bản vẽ chi tiết các đầu cực, tín hiệu analog/digital, kết nối Safe Torque Off (STO), encoder, PTC motor. Rất cần cho thi công và kiểm tra tín hiệu.

⚠️ Fault Tracing / Alarm List

Bảng mã lỗi biến tần ABB, nguyên nhân và hướng xử lý từng fault. Đây là phần kỹ thuật viên sửa chữa dùng nhiều nhất khi xử lý sự cố tại hiện trường.

⚠️ Lưu ý khi download manual ABB: Mỗi dòng máy có hardware manual và firmware manual là hai file riêng biệt. Ví dụ: ACS580 có "ACS580 Hardware Manual" (~150 trang) và "ACS580 Firmware Manual" (~600 trang). Cần tải đủ cả hai mới có đủ thông tin để cài đặt và xử lý sự cố.

Các dòng biến tần ABB phổ biến và tài liệu tương ứng

ABB có danh mục sản phẩm rất rộng. Tại thị trường miền Bắc Việt Nam, đây là các dòng mình hay gặp nhất trong ca sửa chữa và tư vấn lắp đặt – kèm lưu ý quan trọng về việc chọn đúng tài liệu:

Tài liệu ABB ACS150 và ACS355

Hai dòng phổ thông nhất – công suất nhỏ từ 0.37 đến 22 kW, phù hợp ứng dụng bơm, quạt và băng tải đơn giản. Manual tương đối ngắn gọn (150–200 trang). Khi làm việc với hai dòng này, ưu tiên đọc phần: sơ đồ đấu dây nguồn + motor, nhập thông số motor nameplate (group 99), chọn chế độ điều khiển và cài thời gian tăng/giảm tốc.

Tài liệu ABB ACS580

Dòng phổ biến nhất trong công nghiệp hiện tại – công suất 0.75–250 kW, tích hợp advanced motor control, drive bypass và giao diện panel đa năng. Tài liệu ABB ACS580 bao gồm hardware manual (~150 trang) và firmware manual (~600 trang) là hai file riêng biệt. Đây là bộ tài liệu đồ sộ nhất nhóm phổ thông nhưng cũng chi tiết nhất về cài đặt tham số nâng cao và tích hợp hệ thống.

Tài liệu ABB ACS800

Nhóm trung cao cấp, Direct Torque Control (DTC) – yêu cầu hiểu sâu hơn về điều khiển động cơ. Tài liệu ABB ACS800 có nhiều biến thể theo option code (ACS800-01, -02, -04, -07...), mỗi biến thể có manual riêng. Kỹ thuật viên mới nên đọc kỹ phần "drive configuration" và kiểm tra option code trên nhãn thiết bị trước khi tải tài liệu.

Tài liệu ABB ACS880

Dòng thế hệ mới nhất – kiến trúc module hóa, hỗ trợ multi-drive, tích hợp safety function (SIL2/SIL3). Tài liệu ABB ACS880 được chia thành nhiều module document theo từng chức năng và cấu hình. Người dùng cần tra catalog đúng để xác định file cần tải – không phải một bộ tài liệu duy nhất.

Tài liệu ABB ACH550

Dòng HVAC chuyên dụng cho bơm, quạt, hệ thống điều hòa tòa nhà. Manual ACH550 đặc biệt chú trọng phần energy optimization, sleep/wake function và PID control – những tính năng hay bị bỏ qua nhưng rất có giá trị trong ứng dụng HVAC và tiết kiệm năng lượng.

Dòng ABB	Công suất điển hình	Ứng dụng phổ biến	Tài liệu cần tải
ACS150	0.37–4 kW	Bơm nhỏ, quạt đơn giản	Hardware + Firmware Manual
ACS355	0.37–22 kW	Băng tải, máy nén nhỏ	Hardware + Firmware Manual
ACS580	0.75–250 kW	Bơm, quạt, băng tải công nghiệp	HW Manual + FW Manual (2 file riêng)
ACS800	0.55–5600 kW	Máy nén, cầu trục, nghiền	Manual theo option code
ACS880	0.55–5800 kW	Công suất lớn, multi-drive	Module document theo cấu hình
ACH550	0.75–355 kW	HVAC, bơm tòa nhà, điều hòa	User's Manual + Application Guide

Cách đọc tài liệu biến tần hãng ABB đúng cách

Firmware Manual ABB rất dày – điển hình ACS580 Firmware Manual dài hơn 600 trang. Nhiều anh em mở ra không biết bắt đầu từ đâu, đọc lung tung rồi bỏ qua phần quan trọng nhất. Đây là thứ tự mình thấy hiệu quả nhất qua nhiều năm làm thực tế:

Đọc phần cảnh báo an toàn (Safety Warnings) trước tiên Nghe hiển nhiên nhưng rất nhiều người bỏ qua. ABB ghi rõ điện áp nguy hiểm tồn dư sau khi ngắt nguồn, thời gian chờ tụ xả (thường 5 phút với ACS580), quy trình lockout/tagout. Đây không phải phần đọc cho có – bỏ qua là rủi ro thực sự với tính mạng.
Đọc thông số định mức và sơ đồ đấu dây Xác nhận điện áp nguồn, dòng định mức, cấp bảo vệ IP phù hợp môi trường. Kiểm tra sơ đồ đầu cực trước khi đấu bất kỳ dây nào. Riêng bước này tránh được khoảng 80% lỗi thi công sai phổ biến.
Đọc phần Start-up (khởi động lần đầu) ABB thường có checklist start-up rõ ràng. Theo đúng thứ tự: kiểm tra nguồn → nhập thông số motor (group 99 trên ACS580) → chạy Motor ID Run → kiểm tra chiều quay. Đừng bỏ qua bước Motor ID Run – đây là bước biến tần tự "học" đặc tính motor, ảnh hưởng trực tiếp đến chất lượng điều khiển.
Đọc phần tham số theo ứng dụng cụ thể Sau khi máy chạy được, tra cứu phần tham số theo ứng dụng: bơm, quạt, băng tải, máy nén... Tài liệu ABB ACS580 có hẳn chương "Application macro" rất thực tế, giúp cài nhanh cho từng kiểu ứng dụng mà không cần điều chỉnh thủ công từng tham số.

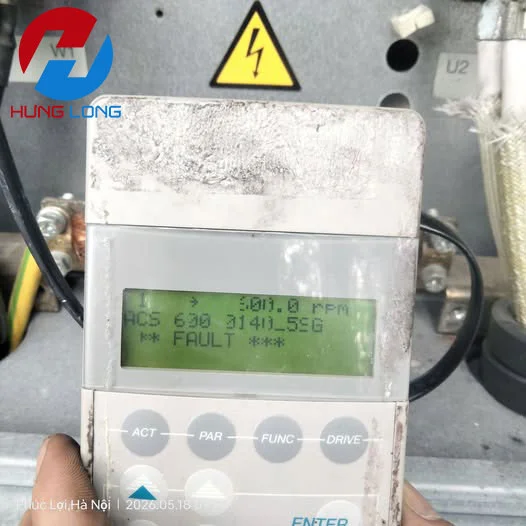

Đọc phần Fault Tracing khi có sự cố Phần anh em kỹ thuật dùng nhiều nhất. Tra mã lỗi (fault code), đọc nguyên nhân và action cần thực hiện. Lưu ý: ABB phân biệt "fault" (dừng máy ngay) và "warning" (cảnh báo, máy vẫn chạy) – cần đọc rõ để xử lý đúng mức độ ưu tiên.

Kinh nghiệm thực tế: Khi download manual ABB, lưu file theo quy tắc đặt tên rõ ràng – ví dụ ACS580_FW_Manual_Rev_F_2022.pdf. Ở xưởng có nhiều dòng biến tần khác nhau, cách đặt tên này giúp tránh nhầm tài liệu trong lúc sửa chữa gấp.

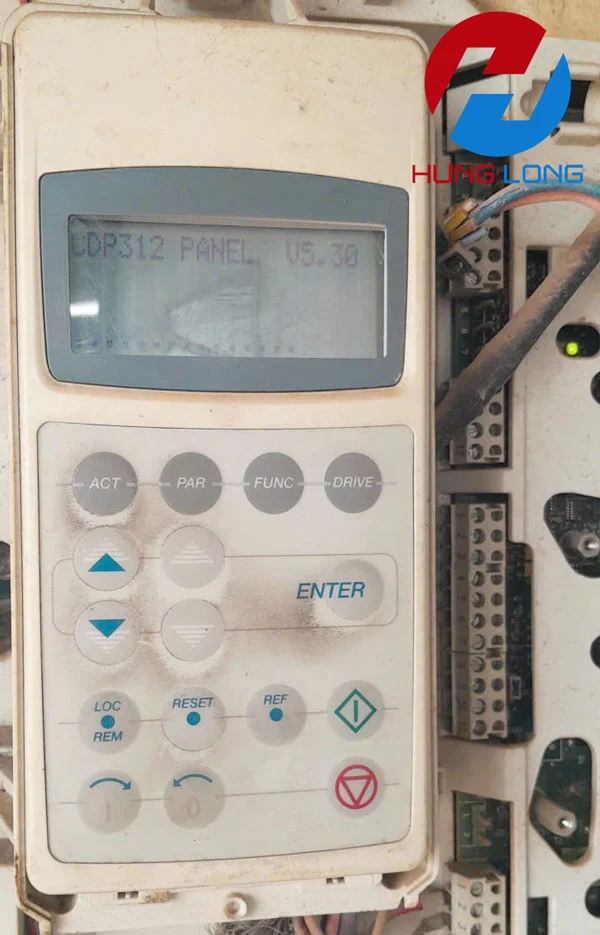

Sửa biến tần ABB ACS800 lỗi Loading Panel

Hướng dẫn cài đặt cơ bản biến tần ABB

Quy trình dưới đây áp dụng cho hầu hết các dòng ABB ACS, với ví dụ minh họa cụ thể trên ACS580 – ứng dụng bơm nước công nghiệp 30 kW, 3 pha 380V, điều khiển tốc độ qua tín hiệu analog 4–20 mA từ PLC:

Kiểm tra nguồn điện, động cơ và tải trước khi lắp đặt Đo điện áp 3 pha đầu vào – cho phép ±10% so với định mức. Kiểm tra cách điện cuộn dây motor bằng megger (tối thiểu 1MΩ ở 500VDC). Xác nhận tải không bị kẹt cơ học (bơm quay tự do, quạt không bị cản). Với bơm: không chạy thử không tải quá 2–3 phút.
Đấu dây đúng theo sơ đồ trong tài liệu ABB Đấu cáp nguồn vào R/S/T (hoặc L1/L2/L3), cáp motor ra U/V/W. Đấu đất (PE) trước khi đấu bất kỳ dây pha nào. Kiểm tra đầu cực tín hiệu điều khiển (AI1, DI1–DI6) theo yêu cầu hệ thống – đặc biệt quan trọng nếu kết nối PLC.
Nhập thông số motor từ nameplate (Motor data setup) Đọc nhãn motor và nhập vào các tham số group 99 của ACS580: điện áp định mức (99.07), dòng định mức (99.06), tần số (99.08), tốc độ định mức (99.09), cos φ (99.10). Đây là bước nhiều anh em hay để mặc định – dẫn đến Motor ID Run sai và điều khiển kém chính xác, đặc biệt khi tải thay đổi đột ngột.
Chọn chế độ điều khiển phù hợp ứng dụng Với bơm/quạt: chọn "Scalar control" (V/f) nếu yêu cầu không cao về chính xác tốc độ. Chọn "Sensorless vector" nếu cần điều khiển momen hoặc tốc độ chính xác hơn mà không gắn encoder. ACS580 hỗ trợ DTC đầy đủ nhưng cần encoder cho điều khiển vòng kín thực sự.
Chạy Motor ID Run và kiểm tra chiều quay Thực hiện Motor ID Run theo tham số 99.13 trong tài liệu ABB ACS580. Biến tần sẽ tự động chạy một chuỗi kiểm tra để xác định đặc tính điện của motor. Sau đó chạy thử ở tần số thấp (5–10 Hz) để kiểm tra chiều quay – trước khi kết nối tải thực. Sai chiều quay với bơm ly tâm có thể gây hỏng bánh công tác.

User Manual biến tần ABB và cách xử lý

Đây là phần anh em kỹ thuật cần nhất khi đứng trước một biến tần ABB đang báo lỗi giữa ca sản xuất. Bảng dưới tổng hợp các User Manual biến tần ABB phổ biến nhất từ Fault Tracing trong manual dòng ACS (áp dụng cho ACS355, ACS580, ACS800):

Mã lỗi	Tên lỗi	Nguyên nhân phổ biến	Hướng xử lý
3210 / OC	Overcurrent – Quá dòng	Tăng tốc quá nhanh, motor quá tải, IGBT lão hóa hoặc hỏng	Tăng thời gian acceleration; kiểm tra tải cơ học; nếu lặp lại khi không tải → kiểm tra IGBT
3220 / OV	DC Overvoltage – Quá áp DC bus	Giảm tốc quá nhanh (phanh năng lượng về bus), điện áp lưới cao, điện trở hãm lỗi	Tăng deceleration time; kiểm tra điện trở hãm; đo điện áp lưới
3221 / UV	DC Undervoltage – Sụt áp DC bus	Mất pha nguồn, điện áp lưới thấp dưới ngưỡng, tụ DC hỏng	Kiểm tra nguồn 3 pha; đo áp DC bus (~530VDC với lưới 380V); kiểm tra tụ điện
4210 / OH	Overtemperature – Quá nhiệt	Quạt tản nhiệt hỏng, bụi bịt kín cánh tản nhiệt, nhiệt độ môi trường quá cao	Vệ sinh tản nhiệt; kiểm tra quạt làm mát; cải thiện thông gió tủ điện
4290	Input Phase Loss – Mất pha vào	Đứt cầu chì 1 pha, tiếp điểm contactor không tốt, đầu nối lỏng	Đo điện áp 3 pha đầu vào; kiểm tra cầu chì và đầu nối siết chặt
7123	Motor Stall – Motor kẹt tải	Tải cơ học kẹt, bơm tắc, băng tải bị kẹp vật	Kiểm tra tải cơ học trước khi restart; không reset liên tục khi chưa rõ nguyên nhân
5091	STO Hardware Failure	Lỗi mạch Safe Torque Off – phần cứng hoặc dây kết nối STO hở mạch	Kiểm tra đầu nối STO; nếu không dùng STO, kiểm tra jumper theo tài liệu biến tần ABB
6210	ID Run Failed	Nhập sai thông số motor, motor không kết nối đúng, hoặc tải quá lớn khi chạy ID run	Kiểm tra lại tham số motor nameplate; đảm bảo motor kết nối và không có tải khi ID run
7510	Fieldbus Comm. Timeout	Mất kết nối truyền thông Modbus/PROFIBUS, sai tốc độ baud hoặc địa chỉ node	Kiểm tra cáp truyền thông, địa chỉ, tốc độ baud; xem chương Fieldbus trong manual ABB

⚠️ Quan trọng – không reset lỗi liên tục: Việc reset fault nhiều lần khi IGBT đã bị hỏng hoặc ngắn mạch có thể gây cháy board điều khiển, tăng chi phí sửa chữa đáng kể. Nếu lỗi OC hoặc OV xuất hiện ngay khi cấp nguồn – không liên quan đến tải – đây là dấu hiệu lỗi phần cứng, cần chẩn đoán chuyên sâu.

Khi nào cần sửa biến tần ABB thay vì chỉ xem tài liệu?

Tài liệu biến tần ABB giúp anh em tự xử lý được khoảng 60–70% sự cố phổ biến – chủ yếu là lỗi cài đặt, lỗi vận hành sai hoặc lỗi nhẹ do môi trường. Nhưng có những dấu hiệu rõ ràng cho thấy cần can thiệp phần cứng thực sự:

Lỗi OC hoặc OV xuất hiện ngay khi cấp nguồn, không liên quan đến tải
Biến tần có mùi khét hoặc vết cháy nhìn thấy được trên board
Màn hình HMI panel không sáng, không hiển thị dù nguồn vào bình thường
Cầu chì DC bus nổ liên tục sau khi thay mới
Fault xuất hiện và tự clear nhưng lặp lại theo chu kỳ không ổn định
Motor chạy nhưng rung, phát tiếng bất thường dù tham số đã cài đúng
Điện trở hãm quá nóng hoặc cháy dù tần suất phanh bình thường

Trong các trường hợp này, tiếp tục xem tài liệu biến tần ABB và reset lại không giải quyết được vấn đề – thậm chí có thể làm hỏng thêm các linh kiện khác. Đây là lúc cần liên hệ đơn vị sửa biến tần chuyên nghiệp để chẩn đoán và can thiệp phần cứng đúng cách.

Nên tải tài liệu biến tần ABB ở đâu?

Câu trả lời ngắn gọn: luôn ưu tiên tải trực tiếp từ trang chính thức của ABB. Quy trình tìm đúng tài liệu như sau:

Truy cập new.abb.com/drives → chọn dòng sản phẩm → mục Documents & Downloads
Lọc theo loại tài liệu: Manuals, Catalogs, Quick guides, Drawings...
Kiểm tra "Document ID" và ngày phát hành để đảm bảo đúng phiên bản firmware
Nên tải cả bản tiếng Anh (gốc) để tra tham số chính xác; bản tiếng Việt nếu có dùng để học nhanh hơn – nhưng luôn đối chiếu với bản gốc khi cài đặt thực tế

Lưu ý khi download manual ABB từ nguồn không chính thức: Nhiều bản tài liệu biến tần ABB được chia sẻ trên diễn đàn, Google Drive hoặc Zalo group có thể là phiên bản cũ, không còn đúng với firmware hiện tại. Số thứ tự tham số và chức năng có thể thay đổi đáng kể giữa các revision firmware – đây là nguồn gốc của không ít lỗi cài đặt không rõ nguyên nhân.

Với các model cũ đã ngừng sản xuất (ACS400, ACS500, ACS601...), trang ABB vẫn lưu phần lớn tài liệu trong archive. Nếu không tìm được, có thể liên hệ HLAuto – qua nhiều năm sửa biến tần ABB, mình lưu trữ khá đầy đủ tài liệu cho các dòng cũ và có thể hỗ trợ anh em.

Kinh nghiệm chọn tài liệu phù hợp từng đối tượng

Cho sinh viên mới tiếp cận biến tần ABB

Bắt đầu với Quick Installation Guide của ACS355 hoặc ACS580 – tài liệu này có hình ảnh rõ ràng, ngắn gọn và dễ theo dõi. Sau khi đã quen với khái niệm cơ bản, chuyển sang đọc Firmware Manual, đặc biệt phần mô tả nhóm tham số (Parameters description) và chương PID control nếu đang học về điều khiển tự động. Không cần đọc toàn bộ manual – chọn đúng chương theo mục đích học sẽ hiệu quả hơn nhiều.

Cho kỹ thuật viên bảo trì và sửa chữa

Ba phần cần đọc ngay: Fault Tracing (tra mã lỗi biến tần ABB), I/O Diagram (kiểm tra tín hiệu đầu vào/ra) và Start-up procedure (reset và cài đặt lại khi thay thiết bị). Nên in hoặc lưu offline bảng mã lỗi – rất cần khi xưởng mất internet hoặc làm việc trong khu vực hạn chế điện thoại.

Cho kỹ sư lắp đặt và tích hợp hệ thống

Cần đọc kỹ cả Hardware Manual (lắp đặt cơ khí, EMC, cabling requirements) và Firmware Manual (fieldbus, logic điều khiển, drive-to-drive communication). Đặc biệt chú ý phần "EMC compliance" trong tài liệu biến tần ABB nếu hệ thống yêu cầu chứng nhận CE – ABB hướng dẫn rất cụ thể về khoảng cách dây, tiếp đất và lọc EMC.

Case thực tế tại xưởng – khi tài liệu ABB giúp khoanh vùng lỗi

Dưới đây là ba tình huống thực tế mình gặp trong quá trình hỗ trợ khách hàng. Cả ba đều được giải quyết nhờ đọc đúng phần trong tài liệu ABB – không cần thay linh kiện.

Case 1 – Sửa biến tần ABB ACS580 – 22 kW lỗi OC

⚡ ABB ACS580 – 22 kW Xưởng xử lý nước thải, KCN Quang Minh, Mê Linh

Triệu chứng Biến tần báo 3210 OC liên tục sau khoảng 15 giây khởi động. Reset xong chạy được vài phút rồi lại dừng. Kỹ thuật xưởng đã thử đảo dây motor – không thay đổi gì.

Chẩn đoán qua tài liệu biến tần ABB Tra Fault Tracing trong Firmware Manual ACS580: lỗi 3210 có nhiều nguyên nhân, trong đó có "acceleration time too short for the connected load". Kiểm tra tham số 23.12 (Acceleration time 1): đang để mặc định 5 giây – quá ngắn cho bơm 22 kW quay tải nặng.

Xử lý Điều chỉnh tham số 23.12 tăng lên 20 giây, tham số 23.13 (Deceleration time 1) tăng lên 25 giây. Không thay bất kỳ linh kiện nào.

Kết quả Máy vận hành ổn định, hết lỗi OC hoàn toàn. Tiết kiệm được chi phí sửa chữa phần cứng không cần thiết. Thời gian xử lý: khoảng 40 phút.

Case 2 – Sửa biến tần ABB ACS800 – 55 kW lỗi OH

⚡ ABB ACS800 – 55 kW Nhà máy chế biến thực phẩm, KCN Yên Phong, Bắc Ninh

Triệu chứng Biến tần ABB ACS800 báo 4210 OH vào buổi chiều mỗi ngày, sáng hôm sau tự chạy lại – lặp lại liên tục gần 1 tuần. Xưởng nghĩ biến tần lão hóa cần thay mới.

Chẩn đoán qua manual biến tần ABB Đọc tài liệu ABB ACS800 phần overtemperature: nhiệt độ ambient tối đa cho phép 40°C, derated nếu vượt ngưỡng. Kiểm tra thực tế: quạt làm mát biến tần bị tắc bụi hoàn toàn, tủ điện không có thông gió bổ sung, nhiệt độ trong tủ đo được 52°C lúc 14–15h.

Xử lý Vệ sinh toàn bộ hệ thống làm mát, lắp thêm quạt thông gió tủ điện 150W, bổ sung lưới lọc bụi đầu hút thay 3 tháng/lần.

Kết quả Nhiệt độ trong tủ xuống còn 38°C giờ cao điểm. Biến tần vận hành liên tục 3 tháng sau đó không tái diễn lỗi OH. Không cần thay thiết bị mới.

Case 3 – Sửa biến tần ABB ACS355 – 7.5 kW lỗi Fault/h3>

⚡ ABB ACS355 – 7.5 kW Dây chuyền băng tải đóng gói, KCN Phú Nghĩa, Hà Nội

Triệu chứng Biến tần khởi động bình thường, không có lỗi fault, nhưng motor quay ngược chiều so với yêu cầu. Người lắp đặt đã đảo thứ tự pha nguồn vào để bù – băng tải chạy đúng chiều nhưng sau đó tiếp tục lỗi vặt khác.

Chẩn đoán qua tài liệu biến tần ABB Đọc tài liệu ABB ACS355 phần motor direction: chiều quay phụ thuộc vào tham số 10.01 (Motor direction) và logic tín hiệu DI1/DI2 – không phải thứ tự pha nguồn. Phát hiện tham số 10.01 đang set "Reverse only" từ lần cài đặt trước, người lắp đặt đã đảo dây nguồn để bù nhưng gây ra lệch pha EMC.

Xử lý Cài lại tham số 10.01 = "Forward", đấu lại thứ tự pha nguồn về đúng chuẩn, kiểm tra lại logic tín hiệu DI1/DI2.

Kết quả Băng tải hoạt động đúng chiều, hết các lỗi vặt do lệch pha. Tài liệu ABB giúp xác định đúng nguyên nhân gốc rễ thay vì xử lý triệu chứng bề ngoài.

HLAuto hỗ trợ gì khi tài liệu không đủ để xử lý?

Bộ tài liệu biến tần ABB rất đầy đủ và chi tiết – nhưng trong thực tế sửa chữa, có những lỗi phần cứng mà không có tài liệu nào hướng dẫn được: IGBT module đánh thủng, board nguồn cháy linh kiện SMD, mạch điều khiển mất tín hiệu PWM, hay tụ bus DC phồng sau nhiều năm vận hành liên tục. Đây là lúc cần can thiệp kỹ thuật phần cứng thực sự.

Tại HLAuto, mình và đội kỹ thuật xử lý biến tần ABB hàng ngày – từ các ca đơn giản như cài đặt lại tham số, đến các ca phức tạp như thay module IGBT ACS800 90 kW hoặc phục hồi board điều khiển ACS880 lỗi firmware. Quy trình luôn nhất quán: chẩn đoán đúng bệnh → báo giá rõ ràng → sửa tận gốc → test tải trước bàn giao.

Nếu anh em đang xử lý một ca sửa biến tần ABB mà tài liệu không đủ giải quyết, hoặc cần tư vấn nhanh để xác định có thể tự khắc phục hay không – gọi thẳng hotline để được hỗ trợ ngay.

Cần hỗ trợ kỹ thuật hoặc sửa biến tần ABB?

HLAuto – chuyên sửa biến tần ABB tại Hà Nội và 28 tỉnh thành miền Bắc

Chẩn đoán chính xác · Sửa tận gốc · Bảo hành rõ ràng · Hỗ trợ kỹ thuật sau bàn giao

📞 Hotline / Zalo: 0948.956.835 – Thứ 2 đến Thứ 7, 8:00–18:00

Gọi ngay: 0948.956.835 Sửa biến tần ABB Sửa tất cả hãng biến tần

Câu hỏi thường gặp về tài liệu của biến tần ABB

Tài liệu biến tần ABB có bản tiếng Việt không?

ABB phát hành một số tài liệu tiếng Việt cho các dòng phổ biến như ACS355, ACS580 – chủ yếu là quick guide và hướng dẫn start-up rút gọn. Tuy nhiên firmware manual đầy đủ (600+ trang) thường chỉ có bản tiếng Anh. Mình khuyến nghị dùng bản tiếng Anh làm tài liệu tham chiếu chính để đảm bảo tra tham số chính xác; bản Việt nếu có dùng để học nhanh hơn, nhưng luôn đối chiếu bản gốc trước khi cài đặt.

Làm sao biết đúng phiên bản tài liệu biến tần ABB cần dùng?

Kiểm tra nhãn thiết bị hoặc menu thông tin trên panel biến tần (thường: Menu → System info → Firmware version). Phiên bản firmware sẽ xác định revision tài liệu cần dùng. Ví dụ: ACS580 firmware 2.x dùng kèm Firmware Manual revision F trở về sau. Trang tải ABB cũng hỗ trợ lọc theo document ID nếu bạn đã có thông tin đó từ trước.

Tôi không tìm được tài liệu ABB cho model cũ, phải làm thế nào?

Với các model ngừng sản xuất như ACS400, ACS500, ACS601, ABB vẫn lưu phần lớn tài liệu trong archive trên trang chính thức. Thử tìm theo document ID hoặc gõ thẳng model number vào ô tìm kiếm ABB. Nếu vẫn không ra, có thể liên hệ HLAuto qua hotline 0948.956.835 – mình lưu trữ tài liệu cho nhiều dòng ABB cũ và có thể hỗ trợ trực tiếp.

Biến tần ABB báo lỗi không có trong bảng mã lỗi của tài liệu, phải xử lý thế nào?

Trường hợp này xảy ra khi: (1) firmware đã được update lên version mới nhưng bạn đang dùng tài liệu cũ; (2) lỗi liên quan đến option card hoặc fieldbus adapter có tài liệu riêng chưa tải về. Nếu đã kiểm tra đủ mà vẫn không tra được, đây có thể là dấu hiệu lỗi phần cứng không thông thường – nên liên hệ kỹ thuật để chẩn đoán trực tiếp thay vì tiếp tục reset.

HLAuto có hỗ trợ tư vấn kỹ thuật cài đặt tham số biến tần ABB không?

Có. Mình thường xuyên hỗ trợ anh em kỹ thuật qua điện thoại và Zalo về các vấn đề cài đặt tham số biến tần ABB – đặc biệt các ca như cài PID cho bơm, cấu hình Modbus RTU từ PLC Siemens, hoặc xử lý lỗi fault lặp lại không rõ nguyên nhân. Liên hệ hotline 0948.956.835 để được hỗ trợ – miễn phí tư vấn kỹ thuật qua điện thoại và Zalo.

Sửa biến tần ABB tại HLAuto mất bao lâu và chi phí khoảng bao nhiêu?

Thời gian sửa thông thường từ 1–3 ngày làm việc tùy mức độ lỗi. Ca phức tạp hoặc cần đặt linh kiện đặc thù có thể từ 5–7 ngày. Chi phí phụ thuộc vào dòng máy, công suất và mức độ hư hỏng – dao động từ vài trăm nghìn đồng (lỗi cài đặt, vệ sinh, thay tụ nhỏ) đến vài triệu đồng (thay IGBT module, board nguồn, board điều khiển). Bên mình báo giá rõ ràng trước khi sửa, không phát sinh chi phí ẩn.

Kết luận
