Phần mềm sửa biến tần là cầu nối giữa máy tính và biến tần: qua phần mềm, thợ đọc được toàn bộ tham số, lịch sử lỗi và dữ kiện vận hành mà màn hình keypad nhỏ không hiển thị hết, đồng thời cài đặt, sao lưu và nạp lại cấu hình nhanh hơn thao tác tay rất nhiều. Trong một ca sửa biến tần thực tế, phần mềm tham gia ở hầu hết các khâu — từ chẩn đoán nguyên nhân, cài lại tham số sau khi thay bo mạch, đến sao lưu cấu hình trước khi trả máy.
Trang này tổng hợp phần mềm theo từng hãng, quy trình làm việc chung khi dùng phần mềm trong sửa chữa, và danh sách toàn bộ bài hướng dẫn chi tiết. Mỗi hãng biến tần dùng một phần mềm riêng, không có phần mềm nào dùng chung cho tất cả; đi sai phần mềm là không kết nối được ngay từ bước đầu. Anh em chọn đúng hãng của mình ở bảng bên dưới rồi đi xuống bài hướng dẫn tương ứng.
Phần mềm sửa biến tần làm được những gì trong quy trình sửa chữa
Năm nhóm việc dưới đây là toàn bộ giá trị của phần mềm trong tay thợ sửa chữa. Mỗi nhóm việc có một bài hướng dẫn chi tiết riêng trong chuyên mục.
Cài đặt và nạp tham số
Đây là việc dùng nhiều nhất: đọc bộ tham số đang có trong máy, chỉnh sửa trên màn hình máy tính rồi nạp xuống biến tần. So với bấm từng tham số trên keypad, làm bằng phần mềm nhanh hơn nhiều và gần như không có chuyện nhập nhầm giá trị. Khi thay bo điều khiển hoặc thay biến tần mới vào vị trí cũ, nạp lại bộ tham số đã sao lưu là cách đưa máy về đúng trạng thái làm việc trước đó trong ít phút. Cách làm cụ thể theo từng hãng nằm ở các bài phần mềm theo hãng; ví dụ bài cài đặt biến tần INVT bằng INVT Workshop trình bày trọn quy trình từ kết nối đến nạp tham số cho dòng GD.
Đọc và phân tích dữ liệu lỗi
Khi biến tần báo lỗi, keypad chỉ cho xem mã lỗi hiện tại. Phần mềm mở được lịch sử lỗi kèm dữ kiện tại thời điểm lỗi — dòng điện, điện áp DC, tần số, trạng thái chạy — và đó mới là cơ sở để kết luận nguyên nhân thay vì đoán. Đọc đúng dữ kiện giúp phân biệt lỗi do tải, do nguồn, do thông số cài sai hay do phần cứng hỏng thật. Bài cách đọc dữ liệu lỗi từ biến tần hướng dẫn cách đọc và phân tích phần dữ kiện này cho mọi hãng.
Sao lưu, khôi phục và chép cấu hình
Bộ tham số của một máy đang chạy ổn định là tài sản: mất nó, việc cài lại từ đầu cho một dây chuyền đang chạy có thể mất hàng giờ dò lại từng giá trị. Phần mềm cho sao lưu cấu hình thành file, khôi phục khi cần và chép sang biến tần khác cùng loại — kể cả khác công suất trong một số trường hợp. Thói quen đúng là sao lưu ngay khi tiếp nhận máy, trước khi sửa bất cứ thứ gì. Bài cài đặt biến tần Schneider bằng SoMove có phần nhân bản cấu hình và chép cấu hình giữa các máy Altivar.
Giám sát trạng thái và trace tín hiệu
Phần mềm hiển thị trạng thái chạy theo thời gian thực và ghi lại đồ thị tín hiệu — tốc độ, dòng điện, mô-men — dưới dạng sóng. Với các lỗi thoáng qua, lúc có lúc không, trace là cách duy nhất bắt được khoảnh khắc lỗi xảy ra thay vì ngồi canh máy. Chức năng này có ở hầu hết phần mềm hãng dưới tên gọi khác nhau: oscilloscope trong SoMove, Graph trong FR Configurator2, cửa sổ Trace trong StartDrive. Bài phần mềm Siemens STARTER và TIA Portal trình bày cách dùng Trace của StartDrive trên dòng SINAMICS.
Cập nhật firmware
Firmware là phần mềm hệ thống chạy trong biến tần. Cập nhật firmware chỉ thực sự cần khi hãng công bố bản sửa cho một lỗi cụ thể, khi thay bo mạch lệch phiên bản, hoặc khi cần tính năng mới cho các dòng máy đời mới. Đây là thao tác có rủi ro làm máy không khởi động được nếu mất điện giữa chừng hoặc nạp sai file, nên luôn là phương án cuối cùng sau khi đã loại trừ nguyên nhân tham số và phần cứng. Bài cập nhật firmware biến tần nêu rõ khi nào cần, khi nào tuyệt đối không nên cập nhật và cách làm an toàn.
Chọn phần mềm theo hãng biến tần
Nguyên tắc đầu tiên: phần mềm đi theo hãng và theo dòng máy, không thay thế chéo được. Bảng dưới đây tổng hợp 7 hãng đã có bài hướng dẫn chi tiết trong chuyên mục.
Ba nguyên tắc khi chọn và tải phần mềm. Một, đúng hãng và đúng dòng máy — cùng một hãng, dòng máy đời cũ và đời mới có thể dùng hai phần mềm khác nhau, ví dụ INVT Studio là bản cũ còn bản hiện hành là INVT Workshop. Hai, đúng tầng bản: nhiều phần mềm có bản miễn phí giới hạn tính năng và bản đầy đủ thương mại, điển hình là FR Configurator2 của Mitsubishi — thợ mới có thể bắt đầu bằng bản giới hạn để tối ưu chi phí, nhưng cần biết rõ giới hạn nằm ở đâu để không mất thời gian khi gặp ca cần tính năng đầy đủ. Ba, chỉ tải từ nguồn chính thức của hãng hoặc nhà phân phối ủy quyền; file cài đặt trôi nổi là nguồn lây mã độc và lỗi kết nối khó lường.
Một điểm hay bị bỏ sót: khi biến tần nằm trong hệ thống có PLC của cùng hãng, ngoài phần mềm biến tần còn có phần mềm phía PLC — GX Works của Mitsubishi, TIA Portal của Siemens, EcoStruxure Machine Expert của Schneider. Các phần mềm này không cài tham số biến tần trực tiếp (trừ trường hợp biến tần được cấu hình ngay trong project PLC qua gói DTM dùng chung), nhưng thợ vẫn cần đến chúng khi ca sửa liên quan đến lệnh điều khiển từ PLC. Ranh giới giữa hai phía được trình bày rõ trong các bài về STARTER/TIA Portal, FR Configurator2 và SoMove.
Quy trình làm việc chung với phần mềm khi sửa biến tần
Dù dùng phần mềm của hãng nào, quy trình làm việc trong một ca sửa gần như không đổi. Đây cũng là trình tự HL Auto áp dụng thống nhất với quy trình sửa chữa chung của xưởng.
Chuẩn bị cáp và driver. Xác định cổng kết nối của biến tần (USB, RS485 hay Ethernet), chuẩn bị đúng cáp theo khuyến cáo của hãng và cài driver nếu phần mềm yêu cầu. Chuẩn bị sai cáp là nguyên nhân phổ biến nhất khiến việc kết nối thất bại ngay từ đầu.
Kết nối và kiểm tra thông số truyền thông. Đặt thông số truyền thông trên máy tính khớp với biến tần — địa chỉ trạm, tốc độ baud, định dạng khung truyền — rồi kết nối thử và đọc thông tin thiết bị để chắc chắn đã nối đúng máy. Chi tiết phần này nằm ở bài kết nối biến tần với máy tính qua cổng RS485.
Đọc và lưu bộ tham số gốc. Trước khi thay đổi bất cứ thứ gì, đọc toàn bộ tham số hiện tại và lưu thành file kèm ghi chú tên máy, ngày giờ. File này là đường lui khi cài đặt mới gây lỗi, và là căn cứ đối chiếu sau sửa.
Thao tác theo mục đích ca sửa. Cài lại tham số, đọc lịch sử lỗi để chẩn đoán, nạp cấu hình thay thế hoặc cập nhật firmware — mỗi thao tác ghi lại giá trị trước và sau khi đổi để việc kiểm chứng có căn cứ.
Chạy kiểm chứng và bàn giao file. Chạy thử máy ở các chế độ làm việc thực tế, đối chiếu dữ kiện giám sát trên phần mềm, sau đó lưu bộ tham số cuối cùng và bàn giao cùng máy. Từ bước này, bộ tham số chuẩn của máy đã có file dự phòng cho lần sửa sau.
Ba lỗi người mới dùng phần mềm hay gặp. Thứ nhất, cài xong phần mềm khung nhưng quên cài thêm thư viện thiết bị theo dòng máy (điển hình là gói DTM của SoMove) nên mở phần mềm lên mà không thấy máy của mình. Thứ hai, kết nối thất bại nhưng cứ thử đi thử lại mà không kiểm tra thông số truyền thông hai phía — địa chỉ trạm và tốc độ baud lệch nhau là đủ không nối được. Thứ ba, sửa tham số ngay khi chưa sao lưu bộ gốc, đến khi máy chạy sai thì không còn đường quay lại. Cả ba lỗi đều tránh được nếu đi đúng quy trình 5 bước ở trên.
Các kỹ năng nền dùng chung cho mọi hãng
Bốn kỹ năng dưới đây không thuộc riêng hãng nào, nhưng quyết định thợ dùng phần mềm hiệu quả đến đâu.
Kết nối biến tần với máy tính qua RS485
RS485 là đường kết nối phổ biến nhất trên các dòng biến tần công nghiệp, dùng được cho cả cài đặt bằng phần mềm lẫn truyền thông Modbus. Hiểu cách đấu nối, đặt điện trở đầu cuối và cấu hình thông số truyền thông là nền tảng cho mọi việc về sau. Xem bài hướng dẫn kết nối biến tần với máy tính qua cổng RS485.
Đọc và phân tích dữ liệu lỗi
Mã lỗi chỉ là điểm bắt đầu. Kỹ năng đọc lịch sử lỗi, đối chiếu dữ kiện tại thời điểm lỗi và suy ngược về nguyên nhân gốc là phần phân biệt thợ chẩn đoán với thợ thay thử linh kiện. Xem bài cách đọc dữ liệu lỗi từ biến tần.
Tích hợp biến tần với PLC và SCADA
Nhiều ca "biến tần không chạy" thực ra nằm ở phía lệnh điều khiển: tín hiệu DI/DO, analog hoặc lệnh truyền thông từ PLC không tới được biến tần. Khi máy nằm trong hệ thống có PLC và SCADA, thợ cần biết các cách kết nối PLC với biến tần để khoanh vùng lỗi đúng phía. Xem bài tích hợp biến tần với hệ thống SCADA/PLC.
Cập nhật firmware đúng cách
Firmware là kỹ năng dùng ít nhất nhưng rủi ro cao nhất trong nhóm này. Biết khi nào cần cập nhật, chuẩn bị nguồn và file đúng phiên bản, và xử lý khi cập nhật dở dang là kiến thức bắt buộc trước khi đụng vào bất kỳ máy nào của khách. Xem bài cập nhật firmware biến tần an toàn.
Toàn bộ bài hướng dẫn trong chuyên mục
Mười hai bài dưới đây xếp theo thứ tự nên đọc: bài tổng quan trước, tiếp đến các bài theo hãng, cuối cùng là nhóm kỹ năng nền dùng chung.
Phần mềm sửa biến tần là phần mềm cài trên máy tính do chính hãng biến tần phát hành, dùng để kết nối với biến tần nhằm cài đặt tham số, đọc lịch sử và dữ kiện lỗi, sao lưu và nạp lại cấu hình, giám sát trạng thái chạy và cập nhật firmware. Mỗi hãng có phần mềm riêng cho dòng máy của mình, ví dụ Siemens có STARTER và StartDrive, Mitsubishi có FR Configurator2, Schneider có SoMove.
Phần mềm biến tần của các hãng có miễn phí không?
Phần lớn là miễn phí: SoMove của Schneider, DriveWizard của Yaskawa, INVT Workshop, VFDSoft của Delta, STARTER của Siemens và Drive Composer bản Entry của ABB đều tải và dùng miễn phí, một số yêu cầu đăng ký tài khoản hãng. Trường hợp ngoại lệ cần lưu ý là FR Configurator2 của Mitsubishi: bản dùng thử miễn phí bị giới hạn tính năng, bản đầy đủ là bản thương mại có license. Chi tiết mức phí và giới hạn của từng phần mềm nằm trong bài hướng dẫn của hãng tương ứng.
Kết nối biến tần với máy tính cần chuẩn bị những gì?
Cần ba thứ: máy tính chạy Windows với phần mềm đúng hãng đã cài, cáp kết nối đúng chuẩn của dòng máy (USB, cáp USB–RS485 hoặc Ethernet tùy cổng trên biến tần) và thông số truyền thông khớp giữa hai phía — địa chỉ trạm, tốc độ baud, định dạng dữ liệu. Một số dòng máy cho phép cài tham số qua cổng USB ngay cả khi chưa cấp nguồn chính cho biến tần.
Không dùng phần mềm thì có sửa biến tần được không?
Được với các ca đơn giản: cài vài tham số cơ bản và xem mã lỗi hiện tại làm được ngay trên keypad. Nhưng khi cần đọc dữ kiện tại thời điểm lỗi, sao lưu trọn bộ tham số, chép cấu hình sang máy khác hoặc chẩn đoán lỗi thoáng qua, keypad không đáp ứng được và phần mềm trở thành bắt buộc. Trong sửa chữa chuyên nghiệp, phần mềm là công cụ tiêu chuẩn chứ không phải lựa chọn thêm.
Người mới vào nghề nên bắt đầu học phần mềm của hãng nào?
Nên bắt đầu từ hãng biến tần gặp nhiều nhất trong khu vực mình làm việc, vì kỹ năng kết nối và quy trình làm việc chung chuyển được sang các hãng khác. Sau khi nắm chắc một phần mềm, việc học thêm phần mềm của hãng thứ hai, thứ ba nhanh hơn nhiều vì cấu trúc chức năng của chúng tương đồng: danh sách tham số, lịch sử lỗi, giám sát và sao lưu.
Biến tần báo lỗi chưa rõ nguyên nhân? Gửi máy về HL Auto kiểm tra bằng phần mềm chuyên hãng
HL Auto đọc dữ kiện lỗi và bộ tham số bằng đúng phần mềm của hãng trước khi kết luận sửa gì, thay gì — anh em ở xa gửi máy qua bưu điện, toàn bộ quá trình bóc máy và kiểm tra đều có camera ghi lại.
Bài viết được viết bởi Long Lê - CEO & Founder HLAuto, với hơn 15 năm kinh nghiệm thực chiến trong lĩnh vực sửa chữa biến tần và tự động hóa công nghiệp.
Cài đặt biến tần INVT có hai cách làm: cài trực tiếp trên bàn phím theo manual, hoặc kết nối biến tần với máy tính và cài bằng phần mềm. Cách thứ hai nhìn được toàn bộ tham số cùng lúc, sửa nhanh, so ...
Cài đặt biến tần Mitsubishi bằng máy tính qua phần mềm FR Configurator2 cho phép đọc toàn bộ tham số lên một màn hình, sửa, ghi xuống, lưu lại thành file và chép sang máy khác — những việc mà cài trên ...
Cài đặt biến tần Schneider bằng máy tính được thực hiện qua phần mềm SoMove — nhưng khác với mọi hãng khác, cài SoMove xong chưa dùng được ngay: phải cài thêm gói DTM đúng dòng Altivar và bấm Update ...
Cài đặt biến tần Yaskawa bằng máy tính được thực hiện qua phần mềm DriveWizard — và rắc rối đầu tiên nằm ngay ở cái tên: Yaskawa có tới ba bản DriveWizard khác nhau theo dòng máy và khu vực , tải nhầm ...
VFDSoft là phần mềm miễn phí của Delta dùng để kết nối máy tính với biến tần Delta: đọc và cài tham số, sao lưu bộ tham số theo máy, nạp nhanh cho nhiều máy giống nhau và theo dõi trạng thái chạy. Bài ...
Kết nối biến tần với PLC là bước gần như bắt buộc khi một dây chuyền có từ vài biến tần trở lên cần chạy đồng bộ theo chương trình, và là nền để đưa biến tần lên hệ thống giám sát SCADA ở cấp nhà máy. ...

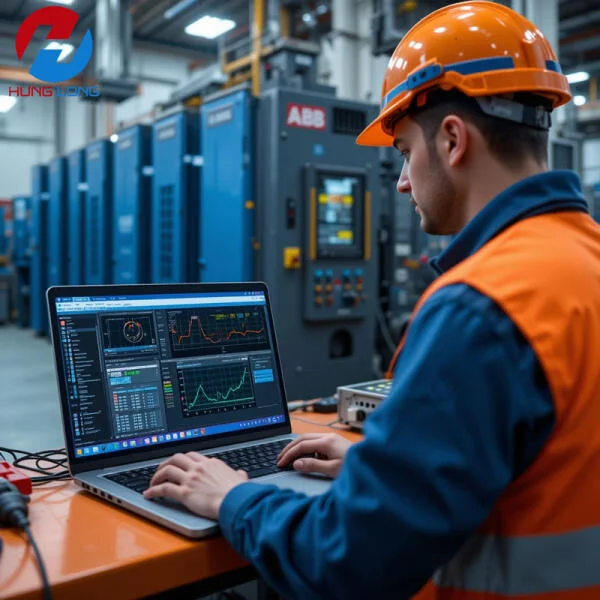

ABB Drive Composer là phần mềm mà thợ sửa biến tần ABB dùng để chẩn đoán lỗi theo bằng chứng: đọc lịch sử sự kiện trong event log, xem đồ thị tín hiệu quanh thời điểm lỗi và đối chiếu bộ tham số đang ...
