Biến tần trong hệ thống HVAC: các vị trí lắp đặt và tính năng chuyên dụng

Biến tần trong hệ thống HVAC là biến tần lắp tại từng vị trí của hệ điều hòa trung tâm tòa nhà và nhà xưởng: quạt AHU cấp gió theo áp suất ống gió, quạt FCU theo từng phòng, bơm nước lạnh cho chiller giữ chênh áp đường ống, bơm và quạt tháp giải nhiệt theo nhiệt độ nước. Điểm chung của các vị trí này là tải quạt và bơm thay đổi liên tục theo nhu cầu lạnh thật, nên biến tần tiết kiệm điện theo định luật affinity và phát huy tác dụng vì hệ HVAC chạy non tải phần lớn thời gian trong năm. Bài này đi theo trục đó: biến tần nằm ở đâu trong hệ, cơ chế tiết kiệm điện riêng của HVAC, các tính năng chuyên dụng như Fire Mode, Sleep Mode, PID và giao tiếp BMS, vận hành trong điều kiện nhiệt đới, và dấu hiệu sự cố thường gặp.

Phạm vi cần chốt ngay để khỏi áp dụng sai bài: bài này chỉ nói quạt và bơm khi chúng nằm trong hệ HVAC của tòa nhà. Quạt, bơm trong sản xuất công nghiệp nói chung là bài toán khác, trình bày ở bài biến tần cho quạt và bơm nước. Phần chẩn đoán và sửa chữa chuyên sâu — đo kiểm phần cứng, thay linh kiện — cũng không nằm trong bài này; bài chỉ giữ một mục ngắn về dấu hiệu nhận biết và dẫn sang đúng nơi xử lý.

Biến tần nằm ở đâu trong hệ thống HVAC

Một hệ HVAC trung tâm gồm chiller làm lạnh nước, mạng ống dẫn nước lạnh tới các AHU và FCU, tháp giải nhiệt thải nhiệt ra ngoài, và hệ quản lý tòa nhà BMS giám sát tất cả. Biến tần không điều khiển máy nén lạnh của chiller — phần đó thuộc thiết kế nội bộ của hãng — mà lắp cho các động cơ quạt và bơm quay quanh nó. Tốc độ của các động cơ này do tần số nguồn cấp quyết định theo công thức n = 60 × f / p, với n là tốc độ quay (vòng/phút), f là tần số (Hz) và p là số cặp cực của động cơ: động cơ 4 cực có p = 2, ở 50 Hz tốc độ đồng bộ là 60 × 50 / 2 = 1.500 vòng/phút. Biến tần thay đổi f nên thay đổi được tốc độ quay liên tục — nền của mọi vị trí dưới đây.

Quạt AHU — cấp gió theo áp suất ống gió

AHU là thiết bị xử lý không khí trung tâm: một quạt ly tâm lớn thổi gió qua dàn lạnh rồi phân phối theo mạng ống gió tới cả một khu vực hoặc cả tòa nhà. Biến tần của quạt AHU thường điều khiển theo chênh áp trong ống gió chính: nhu cầu gió ở các đầu cấp thay đổi khi các van gió đóng mở, cảm biến áp suất báo về, biến tần tăng giảm tốc độ quạt để giữ áp suất ống gió không đổi. Hai điểm cài đặt đặc thù của AHU là thời gian tăng, giảm tốc phải dài — quán tính quạt lớn và ống gió dài, đổi tốc gấp gây dao động áp và ồn — và tần số tối thiểu phải giữ đủ lưu lượng gió tươi theo tiêu chuẩn thông gió, không hạ tốc theo cảm tính để tiết kiệm điện.

Quạt FCU — điều khiển theo từng phòng

FCU là dàn lạnh đặt tại chỗ cho từng phòng hoặc từng khu nhỏ, quạt công suất nhỏ, số lượng rất nhiều trong một tòa nhà. Biến tần FCU (khi có) điều khiển theo nhiệt độ phòng và tín hiệu hiện diện người từ thermostat: phòng có người thì chạy theo nhu cầu, phòng trống thì hạ tốc hoặc dừng. Yêu cầu riêng của nhóm này là chạy êm — quạt nằm ngay trong không gian sử dụng nên tiếng ồn do sóng mang của biến tần nghe rõ hơn hẳn so với phòng máy — và điều khiển gọn theo từng điểm, gom về BMS để quản lý lịch chạy.

Bơm nước lạnh cho chiller — giữ chênh áp đường ống

Bơm nước lạnh đẩy nước lạnh từ chiller đi khắp tòa nhà. Cách điều khiển chuẩn là PID theo chênh áp giữa đường cấp và đường hồi, với cảm biến đặt tại điểm xa nhất của mạng ống — điểm bất lợi nhất về áp: giữ đủ chênh áp ở điểm xa nhất thì mọi điểm còn lại đều đủ nước. Khi nhiều bơm chạy song song, hệ làm việc theo kiểu nối tầng: một bơm điều tốc bằng biến tần để bù phần nhu cầu dao động, bơm tiếp theo chỉ đóng vào khi bơm đầu đã gần hết tốc độ mà áp vẫn chưa đạt, và vai trò các bơm luân phiên theo ca để mòn đều.

Bơm và quạt tháp giải nhiệt

Phía thải nhiệt: bơm nước giải nhiệt tuần hoàn nước giữa chiller và tháp, điều khiển tương tự bơm nước lạnh. Quạt tháp giải nhiệt điều khiển theo nhiệt độ nước ra khỏi tháp: nước còn nóng thì quạt chạy nhanh, trời mát hoặc tải lạnh thấp thì quạt hạ tốc hoặc dừng hẳn — ban đêm và mùa mát đây là vị trí giảm tốc nhiều nhất trong hệ, vì nhu cầu thải nhiệt tụt hẳn.

Quạt tăng áp và quạt thông gió tòa nhà

Nhóm cuối là quạt tăng áp buồng thang, quạt hút khói và quạt thông gió tầng hầm. Các quạt này bình thường chạy theo lịch hoặc theo cảm biến khí thải; riêng quạt hút khói và quạt tăng áp thuộc hệ thống phòng cháy — bình thường gần như không chạy, nhưng khi có cháy phải chạy ưu tiên tuyệt đối. Đó là lý do nhóm này gắn chặt với tính năng Fire Mode ở mục tính năng dưới đây.

Cơ chế tiết kiệm điện của biến tần trong HVAC

Cơ chế vật lý nền là định luật affinity của tải quạt và bơm ly tâm: lưu lượng tỉ lệ thuận với tốc độ quay, áp tỉ lệ với bình phương tốc độ, công suất tỉ lệ với lập phương tốc độ — giảm tốc 20% thì công suất cần trên trục còn khoảng một nửa. Phần trình bày đầy đủ kèm bảng tỉ lệ và các trường hợp không áp dụng được đã có ở bài biến tần cho quạt và bơm nước; ở bài này chỉ cần nắm thêm vì sao cơ chế đó phát huy mạnh trong HVAC hơn nhiều ứng dụng khác.

Lý do nằm ở hồ sơ tải của hệ điều hòa. Toàn bộ hệ HVAC được thiết kế theo ngày nắng nóng đỉnh điểm của năm, cộng thêm dự phòng ở từng khâu chọn thiết bị. Nhưng số giờ trong năm hệ phải chạy gần hết công suất thiết kế chỉ chiếm một phần nhỏ: sáng sớm, ban đêm, ngày trời mát, mùa chuyển mùa và những tầng ít người dùng đều là lúc tải lạnh thực tế thấp hơn thiết kế rất nhiều. Trước khi có biến tần, hệ xử lý phần thừa bằng cách chạy đủ tốc rồi bóp lại — đóng bớt van gió, van nước, hoặc chạy dừng luân phiên — động cơ vẫn ăn điện gần mức đầy tải để tạo lưu lượng rồi tự triệt tiêu phần thừa. Biến tần thay đổi từ gốc: giảm tốc độ quạt và bơm theo đúng nhu cầu tại thời điểm đó, và nhờ quan hệ lập phương, mỗi phần trăm tốc độ giảm xuống đổi được nhiều hơn một phần trăm điện giảm tương ứng. Thêm một hệ quả đáng giá: vòng PID giữ nhiệt độ phòng và áp suất ống ổn định hơn hẳn kiểu đóng – cắt, đồng thời giảm số lần khởi động sốc của động cơ.

Hệ thống lạnh cho kho bảo quản và chế biến thực phẩm là bài toán khác — nhiệt độ kho phải giữ chặt theo yêu cầu hàng hóa — thuộc bài ứng dụng biến tần trong ngành thực phẩm và đồ uống, không gộp vào bài HVAC tòa nhà này.

Tính năng chuyên dụng của biến tần cho HVAC

Biến tần dùng trong HVAC khác biến tần công nghiệp phổ thông ở nhóm tính năng phục vụ tòa nhà. Bốn tính năng dưới đây là phần đặc thù đáng giá nhất — khi chọn máy cho HVAC, đây là những mục cần kiểm tra trước cả công suất.

Fire Mode — chạy ưu tiên khi có cháy

Fire Mode là chế độ chạy thoát hiểm của biến tần điều khiển quạt hút khói và quạt tăng áp buồng thang. Khi nhận tín hiệu báo cháy, biến tần chuyển sang chế độ này: bỏ qua phần lớn các bảo vệ thông thường như quá tải hay quá nhiệt — những lỗi bình thường sẽ làm biến tần dừng — và giữ quạt chạy theo tốc độ đã đặt trước tới khi hỏng hẳn về phần cứng hoặc có lệnh dừng khẩn. Logic ở đây ngược với vận hành thường: trong đám cháy, việc quạt hút khói chạy thêm được từng phút để giữ đường thoát nạn thông thoáng quan trọng hơn việc bảo vệ tuổi thọ của chính chiếc biến tần. Vì vậy Fire Mode phải được cài đặt, khóa cẩn thận để vận hành thường không vô tình kích hoạt, và phải nằm trong lịch chạy thử định kỳ của hệ thống phòng cháy — chế độ thoát hiểm vài năm không ai kiểm tra thì tới lúc cần chưa chắc đã hoạt động.

Sleep Mode — dừng hẳn khi tải về gần không

Ngoài giờ làm việc, nhu cầu lạnh của tòa nhà về gần không nhưng hệ thống vẫn phải sẵn sàng; để bơm và quạt chạy chậm liên tục để chờ thì phần điện chờ tích lũy qua từng đêm, từng cuối tuần thành con số không nhỏ, chưa kể mòn cơ khí vô ích. Sleep Mode xử lý đúng tình huống này: khi tần số chạy giảm dưới ngưỡng đặt và nhu cầu vẫn không tăng trong một khoảng thời gian, biến tần cho thiết bị dừng hẳn; áp suất hoặc nhiệt độ lệch khỏi ngưỡng thức dậy thì biến tần tự khởi động lại. Cơ chế này dùng nhiều nhất cho bơm nước lạnh và quạt AHU chạy ngoài giờ; hai ngưỡng ngủ – thức phải đặt cách nhau đủ xa để thiết bị không dừng rồi chạy lại liên tục.

PID theo áp suất và nhiệt độ

Mỗi vị trí trong HVAC có một đại lượng điều khiển riêng và biến tần giữ đại lượng đó bằng vòng PID tích hợp: quạt AHU theo chênh áp ống gió, bơm nước lạnh theo chênh áp cấp – hồi, quạt tháp giải nhiệt theo nhiệt độ nước ra. Điểm hay sai khi cài PID cho HVAC cũng giống các hệ quạt bơm khác: thang đo cảm biến phải khớp cảm biến thật, chiều tác động không được đặt ngược, và tốc độ đáp ứng phải vừa — quá nhanh thì áp và nhiệt dao động liên tục, quá chậm thì hệ phản ứng trễ so với thay đổi nhu cầu.

Giao tiếp với hệ quản lý tòa nhà BMS

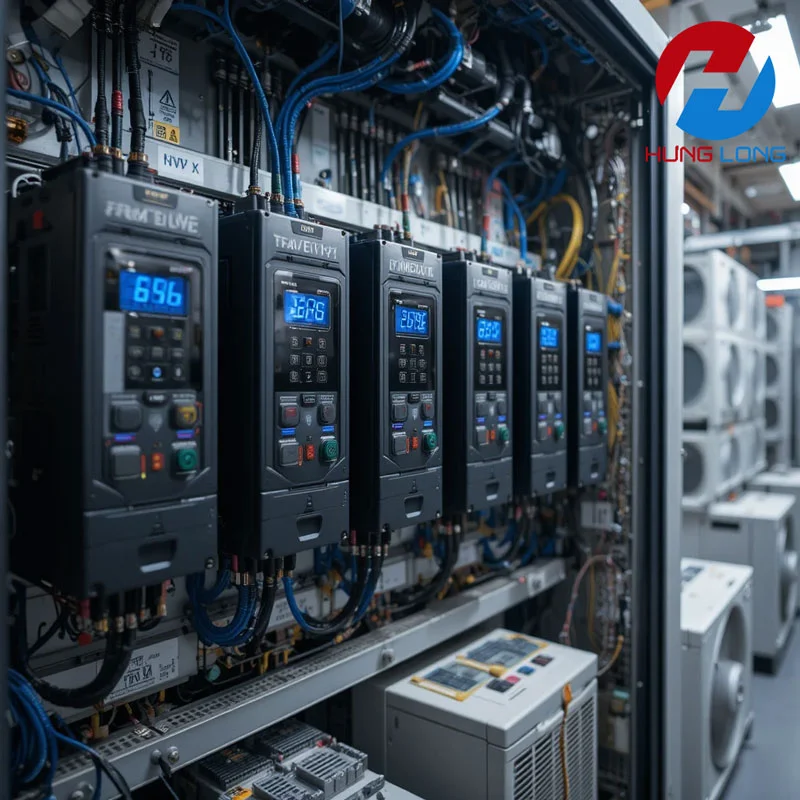

Tòa nhà hiện đại gom toàn bộ biến tần HVAC về một hệ quản lý tập trung BMS: từ phòng kỹ thuật, người vận hành xem được trạng thái chạy, dòng điện, mã lỗi của từng biến tần, đặt lịch chạy theo giờ, theo ngày và nhận cảnh báo sự cố thay vì đi kiểm tra từng tủ. Giao thức chuẩn của tự động hóa tòa nhà là BACnet — chạy trên RS485 dạng MS/TP hoặc trên Ethernet dạng BACnet/IP — và phần lớn biến tần HVAC đều có thêm Modbus RTU hoặc Modbus TCP vì tính phổ biến. Khi chọn biến tần, giao thức phải khớp với BMS hiện hữu của tòa nhà; đây là điều kiện cứng, không phải điểm cộng. Phần tích hợp biến tần lên các hệ giám sát và điều khiển tập trung nói chung — PLC, SCADA, cấu trúc mạng truyền thông — bên mình trình bày ở bài tích hợp biến tần với hệ thống SCADA và PLC.

Vận hành biến tần HVAC trong điều kiện nhiệt đới

Phần này ít tài liệu nào nói kỹ, nhưng ở Việt Nam nó quyết định tuổi thọ của biến tần HVAC nhiều hơn cả chất lượng máy: điều kiện nhiệt độ và độ ẩm trong phòng kỹ thuật và tủ điện.

Nhiệt độ trong tủ điện HVAC ở các tòa nhà tại Việt Nam thường rơi vào khoảng 35–45°C — phòng kỹ thuật nằm ở tầng mái hoặc tầng hầm kín, tủ chứa nhiều thiết bị tỏa nhiệt, mùa nóng kéo dài. Trong khi đó, dòng định mức của phần lớn biến tần được hãng công bố ở nhiệt độ môi trường 40°C. Chạy sát hoặc vượt mốc này liên tục có hai hậu quả: biến tần báo lỗi quá nhiệt và dừng vào đúng giờ cao điểm nắng nóng, và tuổi thọ của tụ điện hóa bên trong giảm nhanh theo nhiệt độ dù chưa tới mức báo lỗi.

Cách xử lý gồm ba lớp. Lớp thứ nhất là làm mát không gian đặt tủ: thông gió phòng kỹ thuật, không để tủ điện phơi nắng trực tiếp, vị trí nóng đặc biệt thì dùng quạt tủ có lọc hoặc điều hòa tủ. Lớp thứ hai là derating — hạ định mức sử dụng: nếu nhiệt độ tủ chắc chắn cao hơn mức định mức, phải tra đường cong hạ tải của chính dòng máy đó trong tài liệu hãng để giảm dòng tải cho phép theo nhiệt độ, hoặc chọn biến tần lớn hơn một cấp ngay từ đầu; mức hạ cụ thể khác nhau theo từng hãng, không có con số chung cho mọi máy. Lớp thứ ba là độ ẩm: không khí ẩm cao quanh năm, và khi bề mặt trong tủ lạnh hơn môi trường — ví dụ tủ trong phòng máy lạnh của chiller — hơi nước ngưng tụ trên bo mạch; phòng bằng sưởi chống ngưng tụ, bo mạch phủ chống ẩm, giữ tủ kín khi môi trường nhiều bụi ẩm.

Dấu hiệu biến tần HVAC gặp sự cố và hướng xử lý ban đầu

Mục này thay cho phần sửa chữa chuyên sâu của bài cũ, và chỉ dừng ở mức nhận biết: ba tình huống dưới đây là những sự cố anh em vận hành tòa nhà gặp nhiều nhất ở biến tần HVAC. Chẩn đoán sâu bằng đo kiểm phần cứng và thay linh kiện không thuộc phạm vi vận hành — nhận biết đúng tình huống, kiểm tra đúng phần chung trước sẽ tiết kiệm nhiều thời gian so với tháo từng máy ra kiểm tra.

Nhiều biến tần dừng đồng loạt cùng lúc

Khi cả một dãy biến tần HVAC dừng cùng một thời điểm, khả năng cao nguyên nhân không nằm ở từng chiếc biến tần: xác suất nhiều máy hỏng phần cứng cùng lúc là rất thấp. Phần cần kiểm tra trước là những gì các máy dùng chung: hub hoặc switch truyền thông, đường cáp truyền thông chung bị nhiễu hoặc đứt, lệnh dừng phát ra từ BMS, hoặc sự cố nguồn cấp chung cho dãy tủ như mất pha, sụt áp. Một lần nhiễu mạnh trên đường truyền thông cũng đủ làm cả nhóm báo lỗi giao tiếp và dừng đồng loạt. Kiểm tra xong phần chung mà từng máy vẫn báo lỗi riêng, mới đi tiếp vào chẩn đoán từng máy.

Biến tần tự reset theo chu kỳ

Biến tần cứ chạy một khoảng lại reset rồi tự chạy lại, lặp theo chu kỳ khá đều, thường trỏ về hai nhóm nguyên nhân: điện áp nguồn cấp không ổn định — sụt áp hoặc mất cân bằng pha vào những khung giờ nhất định — hoặc nhiệt độ tủ điện tăng giảm theo chu kỳ nắng nóng, chạm ngưỡng quá nhiệt rồi nguội xuống và chạy lại. Cách phân biệt là ghi lại thời điểm reset: reset bám theo giờ trong ngày thì nghĩ tới nhiệt và tải của tòa nhà trước; reset rải rác không theo quy luật thì kiểm tra chất lượng nguồn và các kết nối điện.

Báo quá nhiệt vào mùa nóng

Lỗi quá nhiệt chỉ xuất hiện khi vào mùa nóng là tình huống đã nói ở mục điều kiện nhiệt đới: xử lý ban đầu ở mức vận hành gồm vệ sinh tản nhiệt và quạt làm mát của biến tần, kiểm tra lọc gió và quạt thông gió của tủ, đo nhiệt độ thực trong tủ vào giờ cao điểm. Nếu đã xử lý thông gió mà lỗi vẫn lặp, hoặc lỗi đi kèm quá dòng, mất pha đầu ra, tiếng kêu bất thường trong biến tần, vấn đề có thể đã nằm ở phần cứng.

Tới ngưỡng đó, việc cần làm là chuyển sang phạm vi sửa chữa biến tần chuyên sâu: chẩn đoán đúng linh kiện hỏng, thay thế và chạy thử có tải — HL Auto nhận phần việc này cho biến tần HVAC tại Hà Nội và các tỉnh miền Bắc. Anh em muốn tìm hiểu thêm về hướng xử lý các lỗi thường gặp thì xem tiếp bài hướng dẫn sửa biến tần.
