Biến tần cho băng tải: phân loại, cách chọn và cài đặt theo từng loại tải

Biến tần cho băng tải được dùng để điều khiển chuyển động của băng tải: khởi động và dừng có kiểm soát thay vì đóng cắt đột ngột, thay đổi tốc độ theo nhịp sản xuất, đồng bộ nhiều đoạn băng trong cùng dây chuyền và giữ mô-men khi băng chạy chậm hoặc chở nặng. Chạy trực tiếp bằng contactor, động cơ chỉ có hai trạng thái chạy đủ tốc hoặc dừng; qua biến tần, người vận hành chủ động được tốc độ ở mọi thời điểm — đó mới là giá trị chính của biến tần trên băng tải, không phải những con số tiết kiệm điện chung chung.

Bài này dành cho anh em đang vận hành, bảo trì hoặc chuẩn bị chọn biến tần cho dây chuyền băng tải, đi theo trình tự làm thật: bốn loại băng tải và yêu cầu điều khiển của từng loại, cách chọn công suất theo công thức P = F×v, cài đặt tham số theo loại tải, và những tình huống vận hành hay gặp.

Băng tải dùng biến tần để làm gì

Bốn việc dưới đây đều thuộc về điều khiển chuyển động — hiểu đúng vai trò này thì phần chọn máy và cài đặt phía sau mới đúng hướng, vì tiêu chí cho băng tải khác hẳn tiêu chí cho quạt hay bơm.

Khởi động và dừng có kiểm soát

Khởi động trực tiếp, động cơ kéo băng lên tốc độ định mức gần như tức thì: hàng bị giật, sản phẩm nhẹ dễ đổ, đai chịu sốc kéo và mau giãn, khớp nối và hộp giảm tốc chịu một cú va mỗi lần khởi động. Qua biến tần, tần số nâng dần theo thời gian tăng tốc đã đặt, băng lên tốc êm và dừng cũng êm — với băng dài hoặc chở đầy tải, đây là khác biệt giữa hệ thống chạy bền và hệ thống cứ vài tháng lại thay đai, thay khớp nối.

Điều chỉnh tốc độ theo nhịp sản xuất

Nhu cầu vận chuyển trong nhà máy không đều: lúc hàng dồn, lúc thưa, công đoạn sau có khi chạy chậm hơn công đoạn trước. Biến tần cho đặt tốc độ băng theo đúng nhịp đó — nhanh khi cần giải phóng hàng, chậm khi công đoạn sau đang nghẽn — thay vì chạy đủ tốc liên tục rồi để hàng dồn ứ ở điểm cuối, và tốc độ đổi được bằng bàn phím, chiết áp, tín hiệu analog hoặc lệnh PLC mà không phải thay đổi cơ khí.

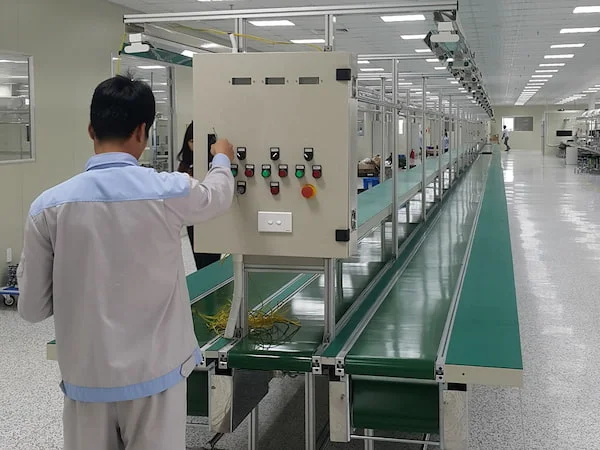

Đồng bộ nhiều băng tải trong cùng dây chuyền

Dây chuyền hiếm khi chỉ có một đoạn băng: hàng đi qua nhiều đoạn liên tiếp và tốc độ các đoạn phải khớp nhau, không thì hàng dồn ở đoạn chậm hoặc bị kéo giãn ở đoạn nhanh. Biến tần cho từng đoạn nhận chung một nguồn lệnh tốc độ, hoặc bám theo đoạn trước theo tỷ lệ đặt trước — cơ chế master – follower nói kỹ ở mục cài đặt — việc mà điều khiển bằng contactor không làm được.

Giữ mô-men khi chạy chậm và khi tải nặng

Nhiều công đoạn cần băng chạy rất chậm: chờ hàng vào vị trí đóng gói, cấp liệu từ từ, kiểm tra sản phẩm trên băng. Ở tốc độ thấp, điều khiển kém sẽ yếu mô-men, băng đi giật cục hoặc dừng hẳn khi hàng nặng lên; biến tần — đặc biệt ở chế độ vector — giữ được mô-men kéo ở dải này, nên băng chạy chậm mà vẫn đều và vẫn kéo được tải.

Phân loại băng tải và yêu cầu điều khiển của từng loại

Bốn loại băng tải dưới đây khác nhau về cấu tạo và đặc điểm tải, nên yêu cầu với biến tần cũng khác nhau. Chọn và cài biến tần theo đúng loại tải là nguyên tắc xuyên suốt bài này.

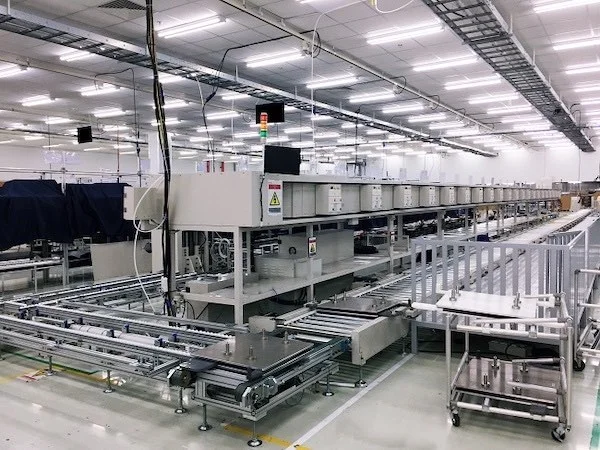

Băng tải con lăn — tải nhẹ, khởi động thường xuyên

Băng con lăn chở thùng, kiện hàng trong kho và trung tâm phân loại. Tải nhẹ, quán tính nhỏ nên yêu cầu mô-men không cao; cái cần là khởi động – dừng êm và đổi tốc linh hoạt theo mật độ hàng, biến tần phổ thông chạy V/f đáp ứng tốt. Điểm cài đặt đáng chú ý nhất là đường cong tăng tốc dạng S, tránh thùng hàng xô ngã khi khởi động gấp.

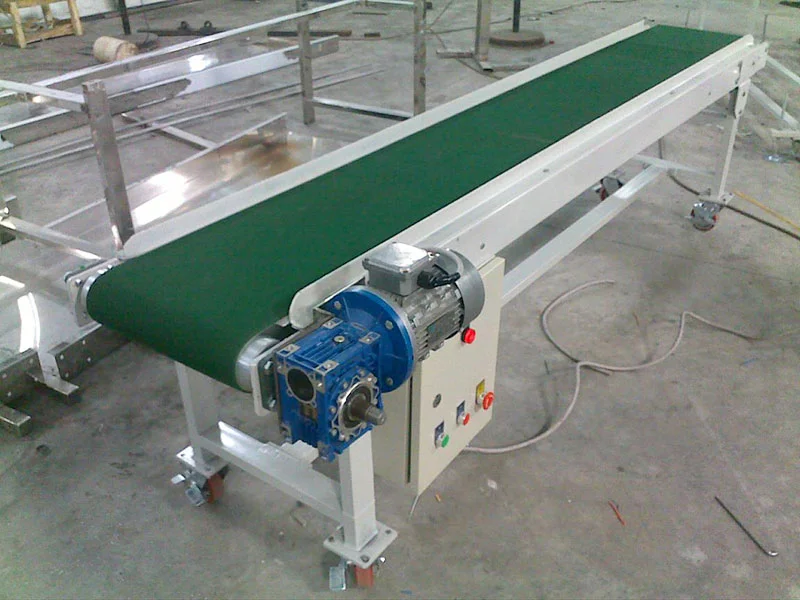

Băng tải dây đai — chạy liên tục, cần ổn định tốc độ

Băng đai phổ biến nhất trong nhà máy: bề mặt phẳng, chở được hàng rời lẫn hàng đóng gói, tải trung bình nhưng chạy liên tục nhiều giờ và thường gồm nhiều đoạn nối tiếp, với hai vấn đề đặc thù là trượt đai khi khởi động đầy tải và độ căng đai thay đổi theo tải. Riêng băng trong nhà máy thực phẩm còn thêm yêu cầu vệ sinh và môi trường ẩm; phần đó bài ứng dụng biến tần trong ngành thực phẩm và đồ uống đi sâu hơn.

Băng tải xích — tải nặng, quán tính lớn

Băng xích, cùng nhóm băng tấm và băng gạt, làm việc trong xi măng, thép, khai khoáng: vật liệu nặng, đoạn băng dài, quán tính rất lớn, tình huống khó nhất là khởi động lại khi băng đang đầy tải. Nhóm này đòi hỏi biến tần cao nhất: khung heavy duty, chế độ vector cho mô-men ở tốc độ thấp, tăng tốc dài, điện trở xả cho năng lượng quán tính khi dừng, và cấp bảo vệ tính theo môi trường bụi.

Băng tải gầu — nâng vật liệu theo phương đứng

Băng gầu đặc biệt vì tải có thành phần trọng lực: biến tần không chỉ kéo mà còn phải giữ vật liệu không tụt xuống khi dừng. Mô-men khởi động cần lớn, trình tự phối hợp phanh cơ khí phải đúng — phanh chỉ nhả sau khi biến tần đã tạo đủ mô-men giữ, và đóng lại khi băng đã dừng hẳn. Cài sai trình tự, băng tụt một đoạn mỗi lần khởi động hoặc dừng, lâu dần hỏng cả phanh lẫn cơ khí. Vì vậy đừng chọn biến tần cho băng gầu chỉ theo số kW trên tem.

Chọn biến tần cho băng tải

Thứ tự chọn đúng là: tính lực kéo và công suất cần thiết, cộng hệ số dự phòng theo loại tải, chọn chế độ điều khiển theo yêu cầu mô-men ở tốc độ thấp, rồi mới chốt tính năng đi kèm. Chọn ngược — theo giá hoặc theo số kW in sẵn — là cách chọn hay phải thay máy nhất.

Tính công suất theo công thức P = F×v

Công suất cơ cần để kéo băng tính từ lực kéo tổng và tốc độ băng: P = F × v, với P là công suất cơ (W), F là lực kéo tổng tại mặt băng (N), v là tốc độ băng (m/s). Lực kéo tổng gồm ba thành phần:

• Lực ma sát: giữa băng với con lăn, tấm đỡ và vật liệu — thành phần chính, tỷ lệ với tổng khối lượng hàng và băng đang chở.
• Thành phần nâng: chỉ có khi băng chạy nghiêng lên, lớn dần theo góc nghiêng và khối lượng hàng.
• Lực quán tính: chỉ xuất hiện lúc tăng tốc — tăng tốc càng gấp, lực này càng lớn.

Ví dụ tính mẫu: băng đai có F = 2.500 N, v = 1,6 m/s thì P = 2.500 × 1,6 = 4.000 W, tức 4 kW tại trục băng. Chia cho hiệu suất truyền động tổng, lấy khoảng 0,85 trong ví dụ này, được khoảng 4,7 kW — chọn động cơ 5,5 kW. Biến tần sau đó chọn theo dòng điện định mức của động cơ 5,5 kW đó, không theo con số 4 kW ban đầu. Khi làm thật, lực ma sát phải tính theo đúng cấu tạo đoạn băng và cộng thêm thành phần nâng nếu băng nghiêng.

Hệ số dự phòng và khả năng quá tải

Băng tải đều và ít khi khởi động đầy tải thì dự phòng vừa phải là đủ. Băng xích tải nặng, băng gầu, hoặc đoạn băng nào có tình huống khởi động lại khi đang đầy tải thì dự phòng phải lớn hơn, đồng thời phải nhìn khả năng quá tải chứ không chỉ công suất danh định: dòng phổ thông thường chịu quá tải khoảng 110–120% trong 60 giây, dòng heavy duty chịu được 150% trong 60 giây. Với tải nặng, cách chắc chắn là chọn theo chế độ heavy duty hoặc nâng một cấp công suất so với động cơ.

Chế độ điều khiển: V/f hay vector

V/f điều khiển theo tỷ lệ điện áp/tần số cố định, đơn giản, đáp ứng tốt khi băng chạy quanh tốc độ định mức và tải ổn định — đa số băng con lăn và băng đai thông thường thuộc nhóm này. Vector (không cảm biến tốc độ) giữ mô-men tốt hơn hẳn ở dải tốc độ thấp, cần cho băng xích khởi động đầy tải, băng gầu cần mô-men giữ, và các đoạn phải chạy chậm mà vẫn kéo đều. Chỉ khi cần đồng bộ vị trí chính xác mới tới vector vòng kín có encoder.

Những tính năng cần có trên biến tần cho băng tải

• Bộ hãm và đầu nối điện trở xả: băng dài, quán tính lớn hoặc băng gầu hạ tải trả năng lượng về biến tần lúc giảm tốc; không có đường xả, biến tần báo quá áp và dừng ngoài ý muốn.
• Đầu vào dừng an toàn (STO): ngắt mô-men ngay khi có tín hiệu an toàn hoặc nút dừng khẩn — cần cho dây chuyền có người làm việc sát băng.
• Truyền thông RS485/Modbus: để đồng bộ nhiều đoạn theo master – follower và nối lên PLC giám sát, thay vì mỗi biến tần một chiết áp chỉnh tay.
• Cấp bảo vệ phù hợp môi trường: xưởng nhiều bụi như xi măng, xay xát phải tính thêm lọc gió cho tủ điện và điều kiện nhiệt độ thực tế.

Cài đặt và tinh chỉnh tham số theo loại băng tải

Trước mọi tinh chỉnh, việc bắt buộc là khai đúng thông số động cơ theo tem máy (công suất, điện áp, dòng, tốc độ định mức) và chạy tự động dò thông số nếu biến tần có — nền thông số động cơ sai thì mọi tinh chỉnh phía sau đều lệch. Ba nhóm tham số quyết định băng chạy có êm và đúng việc hay không là thời gian tăng/giảm tốc, chế độ chạy chậm chờ hàng và đồng bộ giữa các đoạn.

Thời gian tăng tốc, giảm tốc và đường cong S

Tăng tốc quá nhanh là nguyên nhân của phần lớn sự cố cơ học trên băng tải: hàng xô đổ, đai trượt trên tang, khớp nối chịu sốc. Nguyên tắc đặt: băng càng dài, tải càng nặng, hàng càng dễ đổ thì thời gian tăng tốc càng dài, và nên bật đường cong dạng S để làm mềm đoạn đầu và cuối quá trình tăng tốc. Giảm tốc cũng vậy — đặt quá ngắn trên băng quán tính lớn, năng lượng dội về làm điện áp DC bus vọt lên và biến tần cắt lỗi quá áp OV; xử lý bằng cách kéo dài thời gian giảm tốc hoặc lắp điện trở xả, không phải tắt bảo vệ.

Chạy chậm chờ hàng và chế độ ngủ

Nhiều dây chuyền có những khoảng băng chạy không hàng khá dài trong ca — đầu ca chờ cấp liệu, lúc công đoạn sau nghẽn — chạy đủ tốc trong những khoảng này vừa tốn điện vừa mòn cơ khí vô ích. Cách cài hiệu quả là đặt thêm một tốc độ chờ thấp hơn hẳn, dùng cảm biến phát hiện hàng để chuyển đổi: có hàng thì chạy tốc độ sản xuất, hết hàng quá thời gian đặt trước thì về tốc độ chờ, lâu hơn nữa thì dừng hẳn ở chế độ ngủ và tự khởi động lại khi có hàng mới — đây là cơ chế tiết kiệm điện thật của băng tải.

Đồng bộ master – follower giữa các đoạn băng

Chọn một biến tần làm master nhận lệnh tốc độ chung; các biến tần còn lại làm follower, nhận lệnh bằng một tỷ lệ phần trăm so với master — đoạn sau thường đặt nhỉnh hơn đoạn trước một chút để hàng không dồn tại điểm chuyển. Lệnh truyền bằng tín hiệu analog 0–10V hoặc 4–20mA đi riêng, đủ cho dây chuyền ít đoạn; hoặc bằng truyền thông RS485 theo Modbus khi số đoạn nhiều — nguyên tắc đấu nối và cài thông số xem ở bài hướng dẫn kết nối biến tần với máy tính qua cổng RS485. Khi cần đồng bộ chặt theo vị trí, như đoạn băng đưa sản phẩm vào máy đóng gói, phải thêm encoder phản hồi tốc độ thực.

Profile tham số tham khảo cho từng loại băng tải

Dưới đây là điểm xuất phát để tinh chỉnh cho từng loại tải — đặt xong vẫn phải chạy thử có tải và chỉnh lại theo phản ứng thực tế của đoạn băng:

• Con lăn: tăng tốc khoảng 3–8 giây, đường cong dạng S, V/f — ưu tiên chống xô hàng khi khởi động và đổi tốc.
• Dây đai: tăng tốc khoảng 5–10 giây, đường cong dạng S, V/f hoặc vector không cảm biến — theo dõi trượt đai khi đầy tải.
• Xích tải nặng: tăng tốc khoảng 10–30 giây tùy quán tính, vector không cảm biến — chú ý khả năng quá tải và điện trở xả khi dừng.
• Gầu: tăng tốc vừa, không đặt quá gấp, vector không cảm biến hoặc vòng kín — trình tự nhả – đóng phanh cơ khí là mục phải kiểm tra kỹ nhất.

Tình huống vận hành hay gặp và cách xử lý ở mức ứng dụng

Ba tình huống dưới đây là những sự cố anh em vận hành băng tải gặp nhiều nhất, và bài chỉ xử lý ở mức ứng dụng — nhận biết hiện tượng, kiểm tra tại hiện trường, chỉnh tham số vận hành; chẩn đoán lỗi điện chi tiết có bài riêng, đã dẫn link ở đây.

Trượt đai khi khởi động đầy tải

Hiện tượng: tang chủ động đã quay nhưng đai đứng yên hoặc đi giật từng đoạn, chỉ xảy ra khi băng chở đầy, băng trống thì chạy bình thường. Về tham số, xử lý theo thứ tự: kéo dài thời gian tăng tốc để lực kéo tăng từ từ; bật đường cong S; tăng mô-men khởi động bằng bù mô-men (torque boost) nếu đang chạy V/f, hoặc chuyển sang vector để có mô-men ở tốc độ thấp. Đã chỉnh đủ mà vẫn trượt thì nguyên nhân là cơ khí: đai chùng hoặc mòn bóng, bề mặt tang bám dầu mỡ, vật liệu kẹt giữa đai và tang — phải xử lý cơ khí trước, chỉnh tham số không chữa được.

Quá tải, quá dòng khi băng bị kẹt hàng

Hiện tượng: biến tần cắt lỗi quá tải hoặc quá dòng sau khi băng chạy được một đoạn ngắn, dòng điện trước khi cắt cao hơn hẳn mức thường ngày. Việc đầu tiên là kiểm tra cơ khí chứ không phải nâng giới hạn bảo vệ: hàng dồn kẹt ở điểm chuyển đoạn, vật liệu rơi vào gầm băng, con lăn chết cứng, tang bị bó — điểm kẹt nào cũng thành tải nặng cho động cơ. Xử lý xong điểm kẹt, băng phải chạy lại ở dòng bình thường; dòng vẫn cao khi băng trống thì mới đi tiếp theo hướng của bài lỗi quá tải OL ở biến tần và bài lỗi quá dòng OC ở biến tần. Tuyệt đối không tăng ngưỡng bảo vệ để ép băng chạy qua điểm kẹt — như vậy là đổi một lần cắt lỗi lấy một động cơ cháy hoặc một đoạn đai rách.

Mất đồng bộ giữa các đoạn băng tải

Hiện tượng: từng đoạn chạy riêng thì đúng tốc độ đặt, nhưng hàng cứ dồn ở một điểm chuyển hoặc thưa dần giữa hai đoạn. Kiểm tra theo thứ tự: tỷ lệ tốc độ follower của đoạn sau so với master đã đúng chưa; tín hiệu lệnh tốc độ tới đoạn lỗi có ổn định không; tốc độ thực từng đoạn đo bằng đồng hồ đo tốc độ cầm tay có khớp tốc độ đặt không — lệch thì đoạn đó đang trượt đai hoặc thông số động cơ khai chưa đúng. Nếu đồng bộ chập chờn theo thời điểm, hay mất khi thiết bị lớn khác trong xưởng khởi động, cần nghĩ tới nhiễu trên đường truyền tín hiệu điều khiển — hướng xử lý xem ở bài lỗi nhiễu tín hiệu, giao tiếp kém giữa PLC và biến tần.
