Biến tần cho quạt và bơm nước: nguyên lý tiết kiệm điện và cách chọn đúng

Biến tần cho quạt và bơm nước là nhóm ứng dụng mà biến tần phát huy tác dụng rõ rệt nhất trong nhà máy: lưu lượng điều chỉnh được trực tiếp bằng tốc độ quay, thay vì để động cơ chạy hết tốc độ rồi bóp lưu lượng bằng van tiết lưu hay cửa gió. Bài này trình bày phần cốt lõi anh em kỹ thuật cần nắm — định luật affinity quyết định mức tiết kiệm điện và khi nào không áp dụng được, điều khiển PID giữ áp suất cùng các chế độ ngủ và nối tầng nhiều bơm, cách chọn đúng biến tần cho tải quạt bơm, các lỗi vận hành đặc thù, và một ca lắp mới thực tế của HL Auto.

Ở hiện trường, mình gặp rất nhiều hệ quạt và bơm chạy một kiểu từ sáng đến tối: động cơ quay 50 Hz liên tục, nhu cầu nhiều hay ít thì chỉnh bằng van hoặc cửa gió. Phần lưu lượng thừa bị bóp lại tại van trong khi động cơ vẫn ăn điện gần như lúc chạy hết tải — biến tần can thiệp đúng chỗ đó, thay đổi nhu cầu từ gốc ở tốc độ quay.

Phạm vi bài này là quạt và bơm công nghiệp nói chung trong nhà máy; quạt, bơm trong hệ HVAC tòa nhà và thông gió xưởng may có bài riêng.

Vì sao quạt và bơm là tải hợp với biến tần nhất

Quạt ly tâm và bơm ly tâm thuộc nhóm tải mô-men bậc hai: mô-men cản tăng theo bình phương tốc độ quay, nên khi giảm tốc, lực cản của gió và nước giảm nhanh hơn nhiều so với các tải mô-men không đổi. Quan hệ này được mô tả bằng định luật affinity:

Lưu lượng tỉ lệ thuận với tốc độ, áp tỉ lệ với bình phương tốc độ, công suất tỉ lệ với lập phương tốc độ. Ví dụ: khi hệ đang thừa lưu lượng và chỉ cần chạy 80% tốc độ, công suất cần trên trục còn khoảng 0,8³ — gần 51% so với chạy hết tốc độ. Đây là nguồn gốc của các con số tiết kiệm điện lớn thường được nhắc tới: không sai về cơ học, nhưng chỉ thành sự thật khi hệ phải đang thừa lưu lượng thật và đang tiết diện phần thừa bằng van hoặc cửa gió.

Hai trường hợp không cho mức tiết kiệm như kỳ vọng. Một, hệ phải chạy gần hết lưu lượng thiết kế trong phần lớn thời gian — không có phần thừa thì không có gì để cắt. Hai, bơm có cột áp tĩnh cao: giảm tốc một chút là áp tạo ra không thắng nổi chiều cao tĩnh không đổi, nước không lên được nữa; biến tần vẫn đáng lắp để khởi động mềm và giữ áp, nhưng biên độ giảm tốc hẹp.

Các ứng dụng quạt và bơm tiêu biểu trong nhà máy

Cùng một nguyên lý điều chỉnh tốc độ, mỗi vị trí lắp đặt trong nhà máy lại có cách điều khiển khác nhau.

Quạt hút bụi

Quạt hút bụi cho xưởng gỗ, xưởng cơ khí hay khu vực nghiền, sàng chạy dài giờ, tải thay đổi theo độ tắc dần của túi lọc. Gắn biến tần, quạt điều khiển theo chênh áp trên hệ lọc hoặc theo ca sản xuất; thời gian tăng, giảm tốc đặt dài vì quán tính lớn.

Quạt thông gió xưởng

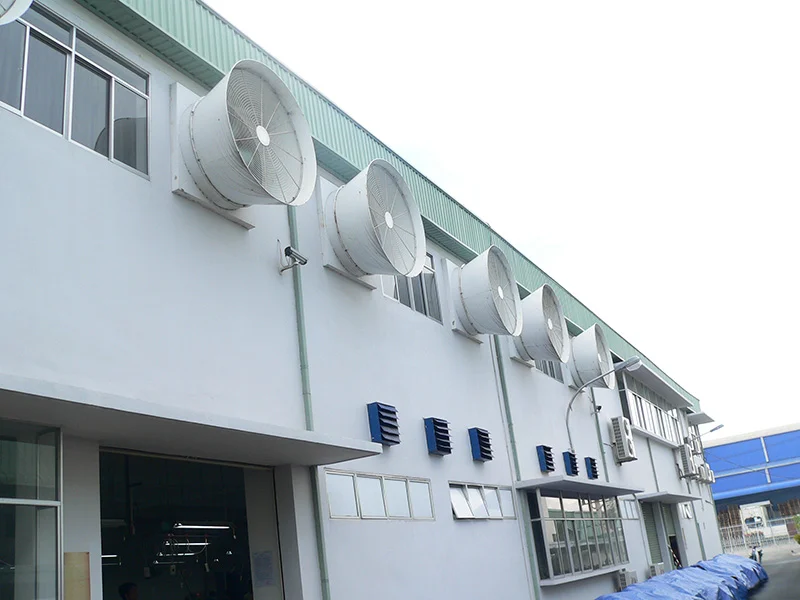

Quạt thông gió và quạt cấp gió tươi điều khiển theo nhiệt độ trong xưởng hoặc theo ca làm việc: giờ đông người thì tăng gió, ca vắng thì hạ tốc độ — vừa đủ thông thoáng vừa đỡ ồn. Riêng thông gió cho xưởng may, nơi quạt còn hút xơ vải và giữ ẩm cho sợi, có yêu cầu riêng, đã tách thành bài biến tần dùng trong ngành dệt may.

Bơm cấp nước

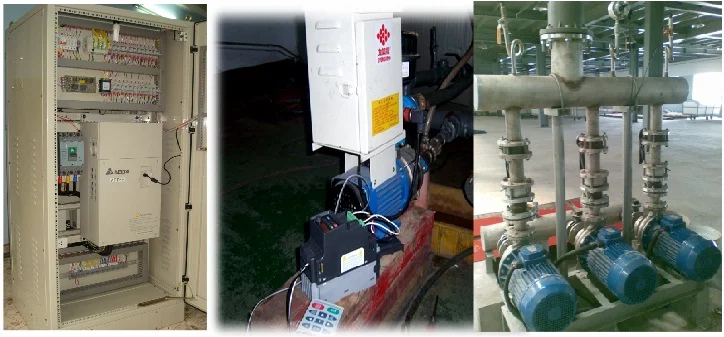

Bơm cấp nước sản xuất và sinh hoạt là đất dụng võ của điều khiển PID: cảm biến áp suất trên đường ống chính báo về, biến tần tăng giảm tốc độ để giữ áp không đổi dù các điểm dùng nước mở ra đóng vào liên tục. Nhu cầu về gần không, biến tần đưa bơm về chế độ ngủ; áp tụt thì tự thức dậy — cơ chế ở mục PID dưới đây.

Bơm tuần hoàn

Bơm tuần hoàn nước làm mát, nước lạnh hay dầu nhiệt chạy liên tục theo dây chuyền, nhu cầu lưu lượng thay đổi theo tải sản xuất. Thay vì chạy hết tốc độ rồi xả bypass phần thừa về bể, biến tần giữ lưu lượng theo chênh áp hoặc nhiệt độ đặt trước; nhóm này chạy số giờ rất lớn nên giảm tốc ở khoảng tải thấp cũng tích lũy thành khoản điện đáng kể.

Bơm tăng áp và trạm nhiều bơm

Ở các trạm cần lưu lượng biến thiên rộng, một bơm không đủ dải điều chỉnh nên người ta ghép nhiều bơm song song theo cấu hình nối tầng ở mục PID dưới đây.

Hai hướng liên quan để khỏi áp dụng sai bài: quạt và bơm trong hệ HVAC tòa nhà — quạt AHU, bơm nước lạnh cho chiller, bơm tháp giải nhiệt — có bài toán điều khiển theo tải nhiệt và giao tiếp với hệ quản lý tòa nhà, đã tách trong bài biến tần trong hệ thống HVAC. Còn bơm nước ở nơi điện lưới yếu hoặc không có điện lưới có hướng riêng bằng biến tần bơm nước chạy điện mặt trời, thuộc bài biến tần trong hệ thống năng lượng mặt trời.

Điều khiển PID cho hệ bơm và quạt

Nếu định luật affinity là lý do để lắp biến tần, thì PID là phần biến nó thành hệ điều khiển tự động thật sự. PID tích hợp trong biến tần nhận phản hồi từ cảm biến — phổ biến nhất là cảm biến áp suất 4–20 mA trên đường ống, hoặc cảm biến nhiệt độ, chênh áp trong đường gió — so với giá trị đặt rồi tự tăng giảm tốc độ để giữ đại lượng đó không đổi.

Cài PID cho quạt bơm có ba điểm hay sai. Một là thang đo cảm biến phải khớp cảm biến thật, sai thang thì áp hiển thị một đằng, áp thật một nẻo. Hai là chiều tác động: đặt ngược chiều, bơm càng chạy áp càng tụt mà biến tần càng giảm tốc — nhìn ra ngay khi chạy thử có tải. Ba là tốc độ đáp ứng: quá nhanh thì áp dao động liên tục, quá chậm thì áp tụt sâu rồi mới hồi.

Chế độ ngủ và thức của bơm

Ban đêm hoặc giờ nghỉ, nhu cầu nước về gần không nhưng hệ PID vẫn giữ bơm chạy chậm để duy trì áp — chạy vậy vẫn ăn điện và mòn phớt vô ích. Chế độ ngủ xử lý đúng tình huống này: tần số chạy giảm dưới ngưỡng đặt và áp vẫn giữ đủ trong một khoảng thời gian thì biến tần cho bơm dừng hẳn; có người dùng nước, áp tụt xuống ngưỡng thức dậy, biến tần tự khởi động lại. Hai ngưỡng phải đặt cách nhau đủ xa, đặt sát nhau bơm sẽ dừng rồi chạy lại liên tục.

Nối tầng và luân phiên nhiều bơm

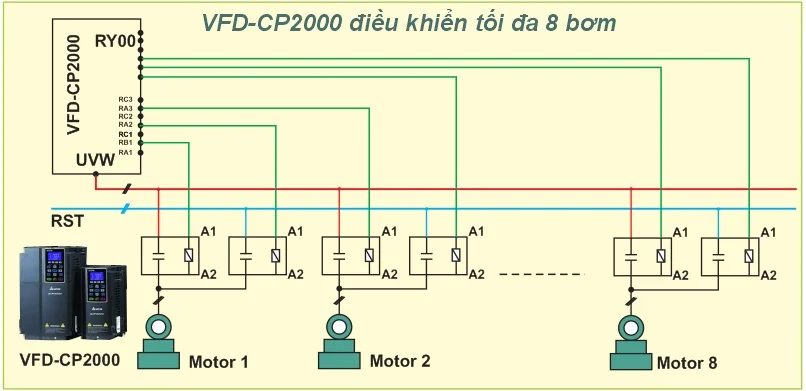

Khi một bơm chạy hết tốc độ mà áp vẫn không đạt, hệ thống cần thêm bơm thứ hai. Cấu hình nối tầng phổ biến gồm một bơm chính điều khiển bằng biến tần và các bơm phụ đóng cắt trực tiếp:

1. Bơm chính chạy qua biến tần, tự điều chỉnh tốc độ để giữ áp suất đặt trên đường ống chính.
2. Nhu cầu tăng, bơm chính đã lên tới 50 Hz mà áp vẫn dưới ngưỡng — đóng thêm một bơm phụ, đồng thời hạ tốc độ bơm chính để tổng lưu lượng không vọt quá nhu cầu.
3. Nhu cầu giảm, hệ cắt bơm phụ ra trước, bơm chính tiếp tục điều chỉnh mịn phần còn lại.
4. Sang ca vận hành tiếp theo, vai trò bơm chính và bơm phụ hoán đổi luân phiên để các bơm mòn đều và luôn có bơm dự phòng.

Biến thể khác là mỗi bơm một biến tần, các biến tần luân phiên vai chính — đầu tư cao hơn nhưng mọi bơm đều khởi động mềm và điều tốc được. Khi trạm bơm cần giám sát từ phòng kỹ thuật, đường truyền thông RS485 nối các biến tần về máy tính hay PLC là phần nền phải làm đúng ngay từ đầu, đã trình bày trong bài hướng dẫn kết nối biến tần với máy tính qua cổng RS485.

Chọn biến tần cho quạt và bơm

Điểm khác căn bản khi chọn biến tần cho quạt bơm nằm ở chế độ tải. Phần lớn các dòng biến tần phổ thông có hai định mức cho cùng một khung máy: tải biến thiên — variable torque — cho quạt và bơm ly tâm, và tải không đổi — constant torque — cho tải nặng mô-men không đổi. Ở chế độ tải biến thiên, khung máy được phép mang động cơ lớn hơn một cấp vì tải nhẹ đi rất nhanh khi giảm tốc; đổi lại khả năng quá tải thấp hơn, thường quanh 110% dòng định mức trong 60 giây, so với khoảng 150% ở chế độ tải không đổi — với quạt và bơm ly tâm, mức đó là đủ.

Tín hiệu điều khiển cũng khác nhau theo tải: quạt thường điều khiển theo nhiệt độ, chênh áp đường gió hoặc đặt tốc độ theo ca; bơm điều khiển theo áp suất hoặc lưu lượng qua cảm biến 4–20 mA bằng vòng PID. Riêng quạt cần chú ý quán tính lớn và khả năng quay ngược do gió tự nhiên khi mất điện, còn bơm phải tính cột áp tĩnh trước khi kỳ vọng vào biên độ giảm tốc.

Những tính năng chuyên dụng cần kiểm tra

• Flying start — bắt tốc độ đang quay: quạt lớn mất điện còn quay lâu theo quán tính, thậm chí quay ngược do gió tự nhiên. Biến tần có flying start sẽ dò tốc độ và chiều quay hiện tại rồi tiếp quản từ đúng điểm đó; không có tính năng này, xuất lệnh chạy khi quạt đang quay dễ quá dòng và sốc cơ khí.
• Bảo vệ chạy khô, thiếu nước: biến tần giám sát dòng và mô-men, phát hiện bơm chạy không có nước — mô-men tụt bất thường — để dừng máy trước khi phớt và cánh bơm bị phá. Lớp bảo vệ này rất đáng giá với trạm bơm không người trực.
• Chống xâm thực ở mức cài đặt: tần số tối thiểu và ngưỡng bảo vệ thiếu tải giúp bơm không bị kéo về vùng lưu lượng quá thấp gây xâm thực, cơ chế ở mục lỗi dưới đây.
• PID tích hợp kèm chế độ ngủ: khỏi phải lắp thêm bộ điều khiển áp suất rời, hệ gọn và ít điểm lỗi hơn hẳn.

Về công suất, mình chọn theo điểm làm việc thật — lưu lượng và cột áp tại điểm vận hành thực tế, đối chiếu dòng điện động cơ đo được ở điểm nặng nhất — chứ không nâng cấp theo thói quen. Chỉ khi điểm làm việc có thể trôi sang vùng dòng cao, hoặc quạt thường xuyên khởi động trong gió ngược, mới cân nhắc dự phòng thêm.

Lỗi vận hành đặc thù của quạt và bơm dùng biến tần

Ngoài các mã lỗi chung, quạt và bơm có một nhóm sự cố riêng sinh ra từ cách vận hành theo tốc độ thay đổi. Nhóm này xử lý chủ yếu ở mức cài đặt và thói quen vận hành, chưa phải hỏng phần cứng.

Xâm thực khi bơm chạy thiếu nước hoặc quá chậm

Xâm thực xảy ra khi áp tại họng hút tụt quá thấp hoặc lưu lượng bị kéo dưới mức tối thiểu của bơm: nước bốc hơi thành bọt trong buồng bơm rồi vỡ ra, ăn rỗ bề mặt cánh. Dấu hiệu dễ nhận là tiếng kêu như có sỏi chạy trong thân bơm kèm rung tăng. Cách phòng ở phía biến tần là đặt tần số tối thiểu theo khuyến cáo của nhà sản xuất bơm và bật bảo vệ thiếu tải; trước hết phải kiểm tra điều kiện hút — mực nước bể, van hút, lưới lọc — vì phần lớn ca xâm thực bắt đầu từ phía thủy lực.

Búa nước khi dừng đột ngột

Trên đường ống dài, dừng bơm đột ngột — mất điện hoặc thời gian giảm tốc đặt quá ngắn — làm cột nước đang chuyển động bị chặn lại và sinh sóng áp ngược: nhẹ thì rung ống, kêu lớn; nặng thì nứt ống, hỏng van một chiều. Cách xử lý là dừng theo dốc với thời gian giảm tốc đủ dài, khởi động cũng tăng tốc từ từ.

Quạt quay ngược khi khởi động lại

Quạt lắp trên đường ống đứng hoặc ống dài thường bị gió tự nhiên thổi quay ngược lúc đang nghỉ. Biến tần xuất lực theo chiều thuận ngay lúc đó, không biết trục đang quay ngược, sẽ gây dòng khởi động vọt cao và sốc cơ khí. Xử lý đúng là dùng flying start để bắt đúng tốc độ và chiều quay hiện tại, hoặc phanh một chiều giữ trục đứng yên trước khi tăng tốc — với quạt lớn, đây là tính năng bắt buộc.

Một điểm nữa cần lưu ý: động cơ làm mát bằng quạt gắn trên trục nên chạy chậm liên tục nhiều giờ — như bơm giữ áp ca đêm — vẫn phải kiểm tra nhiệt độ thực tế, vì quạt thổi yếu đi theo tốc độ. Khi các dấu hiệu trên đi kèm mã lỗi quá dòng, quá tải lặp lại dù đã xử lý ở mức cài đặt, vấn đề có thể đã nằm ở phần cơ khí hoặc phần cứng. Anh em đọc thêm bài lỗi quá tải ở biến tần để phân biệt phần tự xử lý được, còn ca hỏng công suất, hỏng bo mạch thuộc phạm vi sửa chữa biến tần chuyên sâu tại HL Auto.

Một ca lắp mới thực tế tại HL Auto

Một khách hàng ở miền Bắc cần điều khiển tốc độ cho hệ thống quạt Daikin đang chạy theo kiểu đóng cắt trực tiếp: quạt chỉ có hai trạng thái — chạy hết tốc độ hoặc dừng — không chỉnh được lưu lượng gió theo nhu cầu. Bên mình lắp mới một biến tần KDE công suất 1,5 kW, cài đặt dải tốc độ làm việc và thời gian tăng, giảm tốc phù hợp với quán tính quạt. Việc lắp đặt và cài đặt hoàn thành trong ngày, chi phí trọn gói khoảng 3 triệu đồng. Ca này cho thấy biến tần cho quạt không phải lúc nào cũng là dự án lớn: phần việc gọn, chi phí ở mức một ca lắp đặt thông thường, mà người vận hành có ngay khả năng chỉnh tốc độ gió theo nhu cầu — và đây là ca lắp mới hoàn toàn, không phải sửa chữa.
