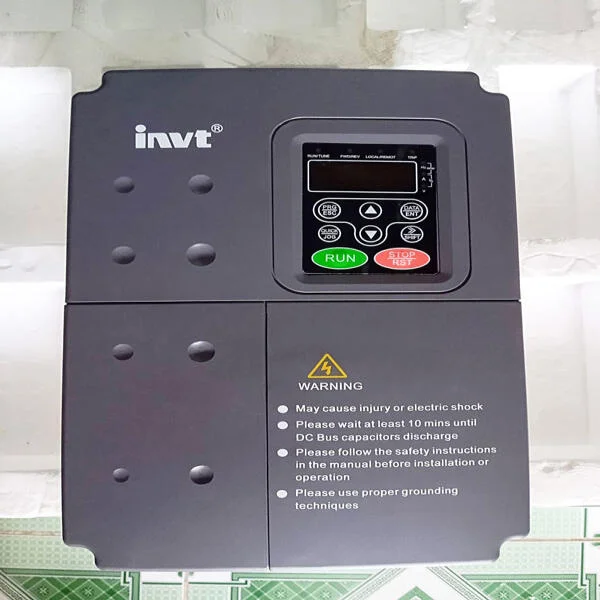

Biến tần INVT CHF100A là dòng biến tần đa năng (general-purpose) được INVT phát triển cho hầu hết ứng dụng công nghiệp phổ thông, từ bơm, quạt, băng tải cỡ nhỏ đến máy xeo giấy, máy tạo sợi và hệ thống nâng hạ đòi hỏi mô-men khởi động lớn. Dòng CHF100A hỗ trợ ba chế độ điều khiển V/F, Sensorless Vector (SVC) và Torque control, tích hợp sẵn PID, đa cấp tốc độ và Simple PLC ngay trong biến tần. Với dải công suất rộng và thiết kế hai cấp tải G/P, dòng sản phẩm này vẫn đang được sử dụng rất phổ biến tại các nhà máy ở miền Bắc dù đã qua một thế hệ.
Đặc điểm nổi bật của biến tần INVT CHF100A
Trước khi vào bảng thông số, anh em nên nắm các đặc điểm cốt lõi để hiểu vì sao dòng này phù hợp với dải ứng dụng rộng đến vậy:
- Ba chế độ điều khiển: V/F (SVPWM) cho tải đơn giản, Sensorless Vector Control (SVC) cho tải cần mô-men ổn định ở tốc độ thấp, và Torque control cho ứng dụng cuộn/nhả vật liệu.
- Thiết kế hai cấp công suất G/P: cấp G (General – tải nặng, mô-men không đổi) và cấp P (Pump/Fan – tải nhẹ hơn một bậc, tối ưu chi phí cho bơm và quạt ly tâm).
- Tích hợp sẵn PID, Simple PLC, đa cấp tốc độ: giảm phụ thuộc vào PLC ngoài cho các ứng dụng bơm tăng áp, quạt thông gió theo cảm biến.
- Chức năng bảo vệ đầy đủ: quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải động cơ.
- Khả năng chịu dao động điện lưới: tự động ổn áp ngõ ra, dò tốc độ khởi động êm với động cơ đang quay tự do (flying start) – rất hữu ích cho quạt công suất lớn có quán tính cao.
- Truyền thông Modbus RTU tiêu chuẩn, hỗ trợ tích hợp với PLC/SCADA sẵn có của nhà máy.

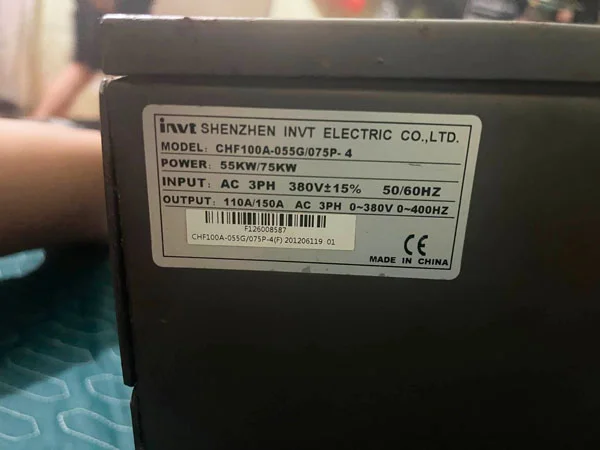

Thông số kỹ thuật biến tần INVT CHF100A
| Hạng mục | Thông số |
|---|---|
| Điện áp ngõ vào | 3 pha 380V ±15% (bản 220V: 1 pha/3 pha tùy công suất) |
| Tần số ngõ vào | 47 ~ 63Hz |
| Điện áp ngõ ra | 0 ~ mức điện áp ngõ vào |
| Tần số ngõ ra | 0 ~ 400Hz |
| Dải công suất (3 pha 380V) | 0,75kW ~ 500kW |
| Dải công suất (220V) | 0,75kW ~ 55kW (tùy dòng 1 pha/3 pha) |
| Chế độ điều khiển | V/F (SVPWM), Sensorless Vector Control (SVC), Torque control |

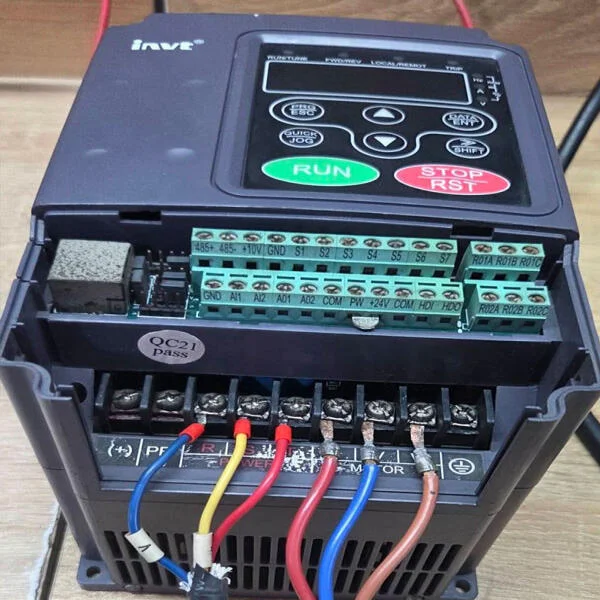

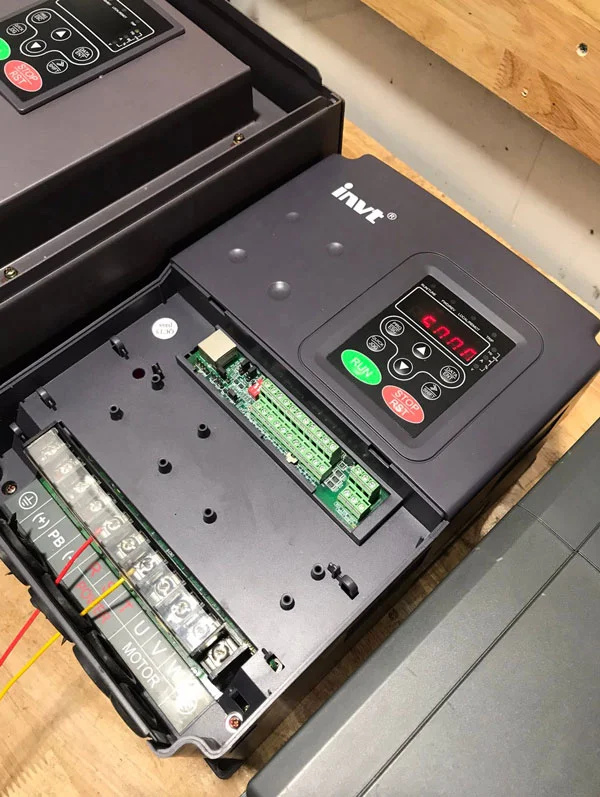

| Ngõ vào số (Digital Input) | 7 DI lập trình được (ON/OFF) + 1 ngõ vào xung tốc độ cao (HDI, 15~30V, 0~50kHz) |
| Ngõ vào analog | AI1: -10V~10V; AI2: 0~10V hoặc 0(4)~20mA (chọn bằng jumper J16) |
| Ngõ ra | 1 ngõ colector hở (ON/OFF hoặc xung tần số cao), 2 ngõ relay, ngõ ra analog |
| Truyền thông | Modbus RTU (RS485) tiêu chuẩn |
| Bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, chạm pha, mất pha, lệch pha, đứt dây ra, quá tải |
| Cấp bảo vệ vỏ | IP20 (tiêu chuẩn) |
| Mã sản phẩm | Công suất ngõ ra (kW) | Dòng vào (A) | Dòng ra (A) |
|---|---|---|---|
| CHF100A-1R5G/2R2P-4 | 1,5 / 2,2 | 5,0 | 3,7 |
| CHF100A-2R2G/004P-4 | 2,2 / 4,0 | 5,8 | 5,0 |
| CHF100A-004G/5R5P-4 | 4,0 / 5,5 | 10 / 15 | 9 / 13 |
| CHF100A-5R5G/7R5P-4 | 5,5 / 7,5 | 15 / 20 | 13 / 17 |
| CHF100A-7R5G/011P-4 | 7,5 / 11 | 20 / 26 | 17 / 25 |
| CHF100A-011G/015P-4 | 11 / 15 | 26 / 35 | 25 / 32 |
| CHF100A-015G/018P-4 | 15 / 18,5 | 35 / 38 | 32 / 37 |
| CHF100A-018G/022P-4 | 18,5 / 22 | 38 / 46 | 37 / 45 |
| ... đến dải công suất lớn 132kW ~ 500kW cho ứng dụng công nghiệp nặng | |||
Bảng trên mang tính tham khảo dòng model phổ biến. Để chọn đúng mã theo tải thực tế (dòng khởi động, quán tính, môi trường), anh em nên gọi trực tiếp HLAuto để được tư vấn theo động cơ và ứng dụng cụ thể.
Ứng dụng thực tế của biến tần INVT CHF100A
Nhờ dải công suất rộng và ba chế độ điều khiển linh hoạt, dòng biến tần này được lắp phổ biến trong các hệ thống sau:
- Bơm và quạt công nghiệp: bơm tăng áp, bơm nước sạch, quạt thông gió nhà xưởng – tận dụng cấp P và PID tích hợp sẵn để tiết kiệm điện.
- Băng tải, máy đóng gói, máy đóng chai: tải mô-men không đổi, cần khởi động êm và điều tốc chính xác.
- Máy xeo giấy, máy tạo sợi: yêu cầu Torque control và điều khiển lực căng khi cuộn/nhả vật liệu.
- Hệ thống nâng hạ, cầu trục nhẹ: nhờ chế độ Sensorless Vector cho mô-men khởi động lớn ở tốc độ thấp.
- Máy trộn, máy chế biến thực phẩm, nông sản: tải biến đổi liên tục, cần phản ứng nhanh khi tải thay đổi đột ngột.
Lưu ý quan trọng: Biến tần INVT CHF100A và bài toán thay thế
Đây là phần mình muốn nói thẳng với anh em, vì phần lớn bài viết trên mạng chỉ liệt kê thông số mà không nói rõ thực trạng dòng sản phẩm này.
Đây hiện là dòng sản phẩm thế hệ trước của INVT – hãng đã chuyển trọng tâm sản xuất sang các dòng mới hơn như GD20 (đa năng phổ thông) và GD200A (đa năng thế hệ mới, dải công suất rộng hơn tới 3000kW). Tuy vậy, CHF100A vẫn đang vận hành rất nhiều tại các nhà máy do độ bền cao và linh kiện thay thế (IGBT, board nguồn, tụ bus DC, quạt tản nhiệt) hiện vẫn còn khá sẵn trên thị trường.
Kinh nghiệm của mình: nếu máy hỏng phần công suất (IGBT, tụ, board driver) thì sửa vẫn là phương án tiết kiệm nhất, chi phí thường chỉ bằng 20–35% giá máy mới. Nhưng nếu board điều khiển chính hoặc màn hình hiển thị hỏng và không còn tìm được linh kiện tương thích, hoặc nhà máy cần thêm chuẩn truyền thông Profinet/EtherCAT cho hệ SCADA mới, lúc đó nên cân nhắc thay bằng GD20 hoặc GD200A – vừa tương thích chân đấu dây gần giống, vừa có phần mềm cấu hình mới hơn.
Case study: Xử lý biến tần CHF100A tại KCN Đồng Văn
Hệ thống bơm tuần hoàn nhà máy chế biến thức ăn chăn nuôi – KCN Đồng Văn, Hà Nam
Nhà máy đang vận hành 3 biến tần INVT CHF100A công suất 15kW điều khiển bơm tuần hoàn nước làm mát cho dây chuyền ép viên. Một máy báo lỗi quá dòng (OC) liên tục khi khởi động, đội kỹ thuật nhà máy đã thử reset và đổi tham số nhưng không khắc phục được. HLAuto tiếp nhận, đo kiểm và xác định 2 trong 6 IGBT của module công suất bị chập nhẹ do làm việc liên tục trong môi trường ẩm, bụi cám lâu ngày.
Sau khi thay module IGBT tương thích, vệ sinh toàn bộ khoang tản nhiệt và test tải thực tế theo đúng dòng định mức động cơ, biến tần hoạt động ổn định trở lại. Nhà máy quyết định giữ nguyên cả 3 máy thay vì thay mới, vì chi phí sửa thấp hơn đáng kể so với đầu tư dòng mới trong khi hệ thống bơm vẫn còn nhiều năm khai thác.
Lỗi thường gặp trên biến tần INVT CHF100A
| Mã lỗi | Ý nghĩa | Nguyên nhân thường gặp |
|---|---|---|
| OC | Quá dòng | IGBT lỗi, tải kẹt cơ khí, thời gian tăng tốc quá ngắn |
| OV | Quá áp | Thời gian giảm tốc quá nhanh, điện trở xả hỏng/thiếu |
| UV | Thấp áp | Sụt áp lưới, mất pha nguồn vào, tụ bus DC suy giảm |
| OH | Quá nhiệt | Quạt tản nhiệt hỏng, khoang tủ bí, cảm biến nhiệt lỗi |
| SPI/OPL | Mất pha vào/ra | Đứt dây, lỏng cos đấu nối, cầu chì đứt |
Bảng mã lỗi trên chỉ mang tính tổng quan cho dòng CHF100A. Anh em có thể xem đầy đủ bảng mã lỗi và cách xử lý chi tiết theo từng dòng INVT tại bài Lỗi biến tần INVT: bảng mã lỗi & cách sửa chi tiết, hoặc tra cứu download tài liệu biến tần INVT
Vì sao nên xử lý biến tần INVT CHF100A tại HLAuto?
- Kinh nghiệm thực chiến 15+ năm với các dòng biến tần INVT từ CHF100A, GD10, GD20 đến GD200A, GD350A.
- Chẩn đoán tận gốc bằng thiết bị đo chuyên dụng, không chỉ reset lỗi tạm thời.
- Sẵn linh kiện thay thế cho các mã phổ biến: IGBT, board nguồn, tụ bus DC, quạt tản nhiệt.
- Tư vấn trung thực: khi nào nên sửa, khi nào nên nâng cấp lên GD20/GD200A – không ép khách hàng thay mới nếu chưa cần thiết.
- Test tải thực tế trước khi bàn giao, có phiếu bảo hành rõ ràng.
- Hỗ trợ tại Hà Nội và 28 tỉnh thành miền Bắc, có thể xử lý tại xưởng HLAuto hoặc cử kỹ thuật đến tận nhà máy với ca khó.
Câu hỏi thường gặp về biến tần INVT CHF100A
Biến tần INVT CHF100A còn được sản xuất mới không?
INVT đã chuyển trọng tâm sang các dòng mới như GD20, GD200A. CHF100A hiện chủ yếu còn hàng tồn kho hoặc hàng cũ đã qua kiểm định, nhưng linh kiện sửa chữa biến tần (IGBT, board nguồn, tụ điện) vẫn còn khá sẵn nên việc bảo trì, sửa chữa dòng này vẫn hoàn toàn khả thi.

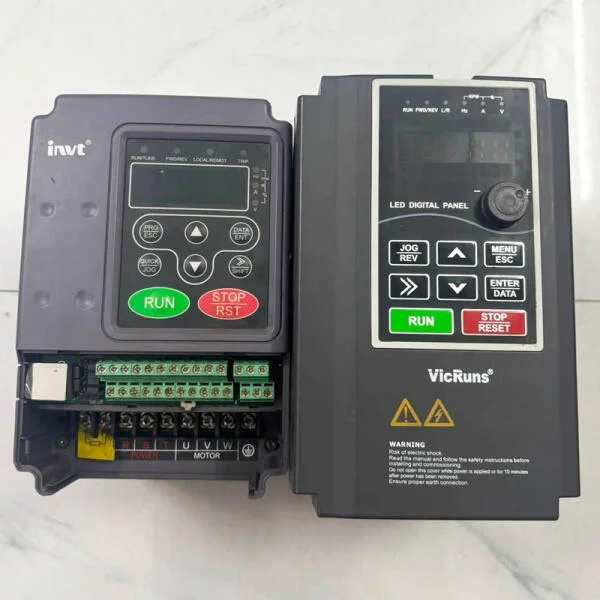

Biến tần INVT CHF100A có thay thế trực tiếp bằng GD20 được không?
Về mặt chức năng có thể thay thế, nhưng cần kiểm tra lại sơ đồ đấu dây, cấu hình tham số và chuẩn truyền thông vì hai dòng không hoàn toàn giống nhau về bố trí terminal và mã tham số. HLAuto có thể tư vấn và hỗ trợ cấu hình lại khi khách hàng nâng cấp từ CHF100A lên GD20/GD200A.
Sửa biến tần INVT CHF100A mất bao lâu và chi phí thế nào?
Với lỗi phần cứng thông thường (IGBT, tụ, board nguồn), thời gian xử lý khoảng 1–3 ngày làm việc. Chi phí tùy công suất và mức độ hư hỏng, thường dao động 500.000 – 8.000.000 VNĐ. HLAuto luôn báo giá rõ ràng trước khi sửa.
Cấp G và cấp P trên CHF100A khác nhau thế nào?
Cấp G (General) dùng cho tải nặng, mô-men không đổi như băng tải, máy nén. Cấp P (Pump/Fan) dùng cho bơm và quạt ly tâm – tải nhẹ hơn theo đặc tính bình phương tốc độ, nên cùng một khung máy nhưng công suất định mức cấp P thường cao hơn cấp G một bậc.
Biến tần INVT CHF100A có tích hợp PID sẵn không?
Có. CHF100A tích hợp sẵn chức năng PID, đa cấp tốc độ và Simple PLC, phù hợp cho ứng dụng bơm tăng áp hoặc quạt điều khiển theo cảm biến áp suất/nhiệt độ mà không cần thêm PLC ngoài.
Nên mua biến tần INVT CHF100A hay chọn dòng khác cho dự án mới?
Với dự án mới, mình thường tư vấn khách hàng cân nhắc GD20 hoặc GD200A vì đây là dòng hiện hành, dễ tìm phụ kiện và phần mềm cấu hình mới hơn. CHF100A phù hợp hơn với việc thay thế tương đương cho hệ thống cũ đang chạy dòng này, hoặc khi ngân sách hạn chế và có hàng cũ đã qua kiểm định.
Cần tư vấn hoặc sửa chữa biến tần INVT CHF100A?
Gọi ngay HLAuto để được kỹ sư trực tiếp tư vấn: sửa chữa, thay thế linh kiện, hoặc so sánh phương án nâng cấp lên GD20/GD200A phù hợp với hệ thống của bạn.
