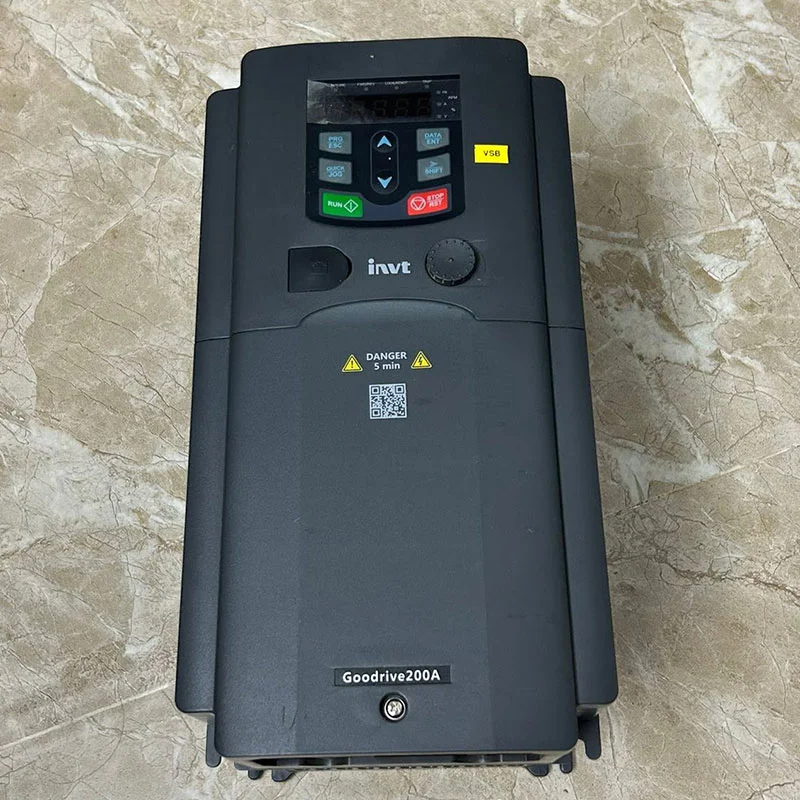

Biến tần INVT GD200A là dòng biến tần đa năng thế hệ mới của INVT, dải công suất 0.75kW–500kW, phù hợp cả tải nặng lẫn tải nhẹ trong công nghiệp. Sản phẩm dùng vi xử lý DSP 32-bit của Texas Instruments, hỗ trợ điều khiển vector vòng hở (SVC), PID, đa cấp tốc độ và điều khiển moment – đáp ứng tốt các ứng dụng bơm, quạt, băng tải, máy nén. HLAuto là đơn vị phân phối và hỗ trợ kỹ thuật GD200A tại Hà Nội, đồng thời trực tiếp sửa chữa dòng biến tần này khi gặp sự cố.
Mình là Long, làm nghề sửa biến tần 15 năm nay. GD200A là một trong những dòng biến tần mình khuyên anh em kỹ thuật cân nhắc đầu tiên khi cần thay thế cho các dòng phổ thông đã cũ – vì giá hợp lý, dải công suất rộng, và quan trọng nhất là linh kiện thay thế, tài liệu kỹ thuật biến tần invt đều rất sẵn ở thị trường Việt Nam. Bài này mình tổng hợp toàn bộ thông số, cách đấu dây, cài đặt cơ bản và các lỗi biến tần invt hay gặp, để anh em tra cứu nhanh khi cần.

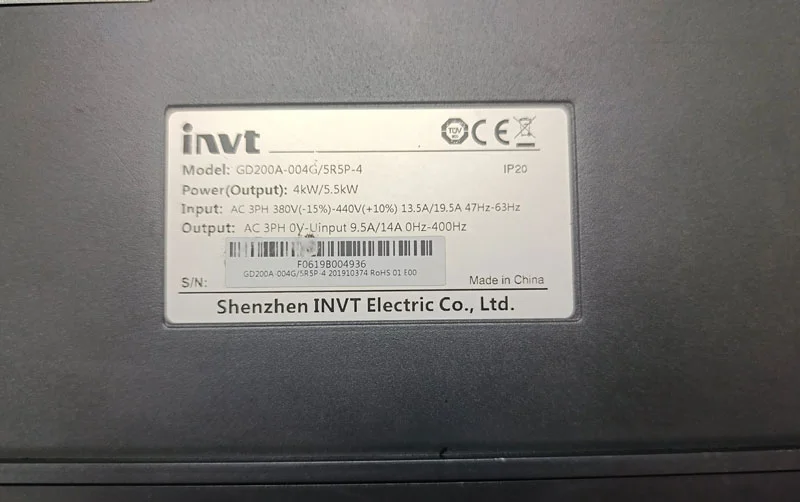

1. Cách đọc nameplate & mã model GD200A
Trước khi tra thông số, anh em nên biết cách đọc mã model in trên tem thân máy – nhiều ca "mua nhầm biến tần" mình gặp là do đọc sai mã này, dẫn tới lắp sai điện áp hoặc thiếu công suất so với động cơ.
| Vị trí | Ý nghĩa | Ví dụ |
|---|---|---|
| GD200A | Tên dòng sản phẩm | GD200A |
| 4G | Công suất chuẩn tải nặng (Constant Torque) – 4kW | 4G |
| 5R5P | Công suất chuẩn tải nhẹ (Variable Torque) – 5.5kW | 5.5P |
| -4 | Cấp điện áp: 4 = 380V 3 pha; -2 = 220V 1 pha/3 pha | -4 |
Mẹo tra nhanh:
Nếu động cơ của anh em là 15kW nhưng tải nhẹ, ổn định (quạt, bơm ly tâm), có thể chọn công suất P (18.5P) để tiết kiệm chi phí. Nếu tải nặng, khởi động thường xuyên hoặc có mô-men xoắn lớn (băng tải, máy nghiền, cẩu trục), nên chọn đúng hoặc dư công suất G để tránh quá tải, cháy IGBT.
2. Dải công suất & bảng model GD200A
GD200A có 3 nhóm điện áp chính, phủ gần như toàn bộ nhu cầu động cơ 3 pha công nghiệp phổ biến tại Việt Nam.
| Cấp điện áp | Dải công suất | Ứng dụng phổ biến |
|---|---|---|
| 220V 1 pha (-2) | 0.75 – 2.2kW | Máy móc nhỏ, dân dụng công nghiệp nhẹ |
| 220V 3 pha (-2) | 0.75 – 15kW | Máy công cụ, băng tải nhỏ, bơm dân dụng |
| 380V 3 pha (-4) | 0.75 – 500kW | Bơm, quạt, băng tải, máy nén, máy nghiền, cẩu trục |
Với công suất lớn (từ 18.5kW trở lên), GD200A dùng bàn phím keypad dạng rời có thể tháo ra gắn ngoài tủ điện, thuận tiện vận hành và giám sát mà không cần mở tủ.
3. Thông số kỹ thuật chi tiết
| Bộ điều khiển | DSP 32-bit (Texas Instruments) |
|---|---|
| Phương pháp điều khiển | V/F, Sensorless Vector Control (SVC), điều khiển moment (Torque Control) |
| Tần số ra | 0 – 400Hz (tùy cấu hình) |
| Tần số sóng mang | 0.5 – 16kHz, tự động điều chỉnh theo tải và nhiệt độ |
| Độ chính xác điều khiển tốc độ | ±0.5% (V/F), ±0.2% (SVC) |
| Mô-men khởi động | Đến 150% tại 0.5Hz (chế độ SVC) |
| Khả năng quá tải | G: 150% trong 60s, 180% trong 3s | P: 120% trong 60s, 150% trong 3s |
| Chức năng điều khiển | Đa cấp tốc độ (16 cấp), PID, PLC đơn giản, đồng bộ tốc độ, chế độ định thời (timer) |
| Cổng truyền thông | RS485 (Modbus RTU) tích hợp sẵn |
| Ngõ vào/ra | 6 DI, 2 AI, 1 AO, 2 DO, 1 relay (tùy model có thể mở rộng thêm card) |
| Bảo vệ tích hợp | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, chạm đất, quá tải động cơ |
|---|---|
| Cấp bảo vệ vỏ | IP20 (tiêu chuẩn) |
| Nhiệt độ hoạt động | -10°C đến 50°C (trên 40°C cần derating công suất) |
| Độ ẩm cho phép | ≤ 95%, không đọng sương |
| Độ cao lắp đặt | ≤ 1000m (trên mức này cần derating) |
| Bảo hành chính hãng | 24 tháng |
4. Tính năng nổi bật của GD200A
- Điều khiển vector vòng hở (SVC): đáp ứng moment nhanh, ổn định tốc độ ngay cả khi tải thay đổi đột ngột – phù hợp máy nén, băng tải có tải không đều.
- PID tích hợp sẵn: dùng trực tiếp cho ứng dụng bơm nước tăng áp, điều khiển lưu lượng/áp suất mà không cần bộ điều khiển ngoài.
- Đa cấp tốc độ & PLC đơn giản: lập trình chu trình chạy nhiều tốc độ mà không cần PLC ngoài cho các máy đơn giản.
- Thiết kế nhỏ gọn: tiết kiệm không gian tủ điện khi lắp nhiều biến tần cạnh nhau, đường dẫn khí làm mát riêng biệt giúp giảm bụi bám vào linh kiện công suất.
- Keypad tháo rời (từ 18.5kW): gắn bàn phím ra mặt tủ, vận hành/giám sát mà không cần mở tủ điện – tiện cho nhà máy có quy định an toàn nghiêm ngặt.
5. Ứng dụng thực tế
Trong thực tế lắp đặt và sửa chữa biến tần invt, mình thấy GD200A được dùng nhiều nhất ở các ứng dụng bơm/quạt công nghiệp, băng tải, máy nén khí cỡ vừa, và các dây chuyền cần điều khiển đa tốc độ đơn giản mà không muốn đầu tư PLC riêng.
Case study: Thay thế biến tần bơm tăng áp bằng GD200A

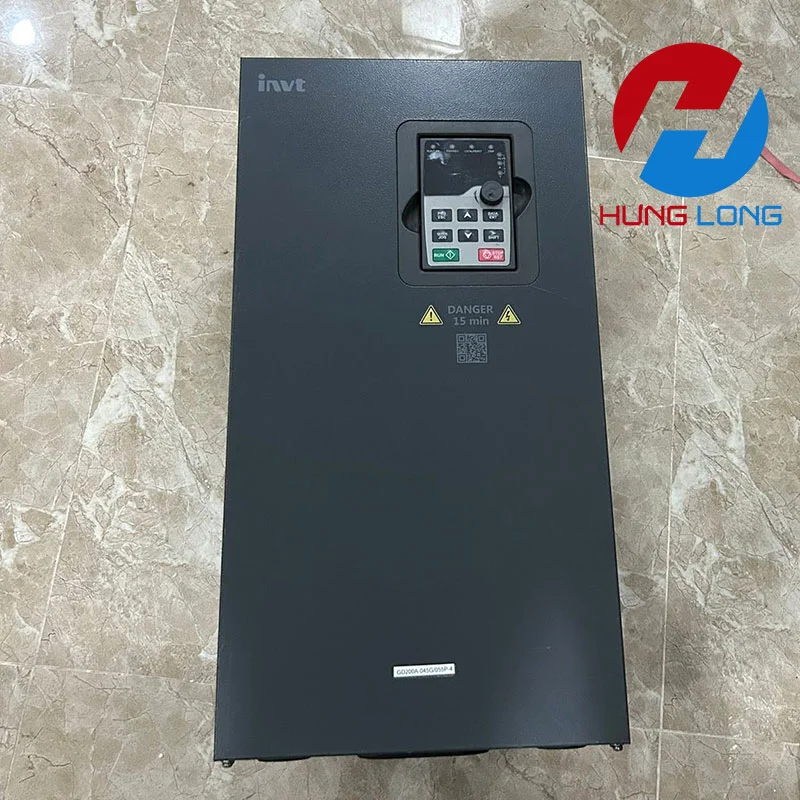

Nhà máy đang dùng biến tần đời cũ của hãng khác, hỏng IGBT tái diễn nhiều lần do môi trường nhiều bụi kim loại. HLAuto tư vấn chuyển sang GD200A 45kW, cấu hình chế độ PID tích hợp để điều khiển áp suất đường ống trực tiếp, không cần bộ điều khiển PID rời như hệ cũ. Sau khi lắp đặt và cài đặt lại thông số động cơ, hệ chạy ổn định, giảm được một tủ điều khiển phụ, downtime bảo trì giảm rõ rệt vì ít điểm hỏng hơn.

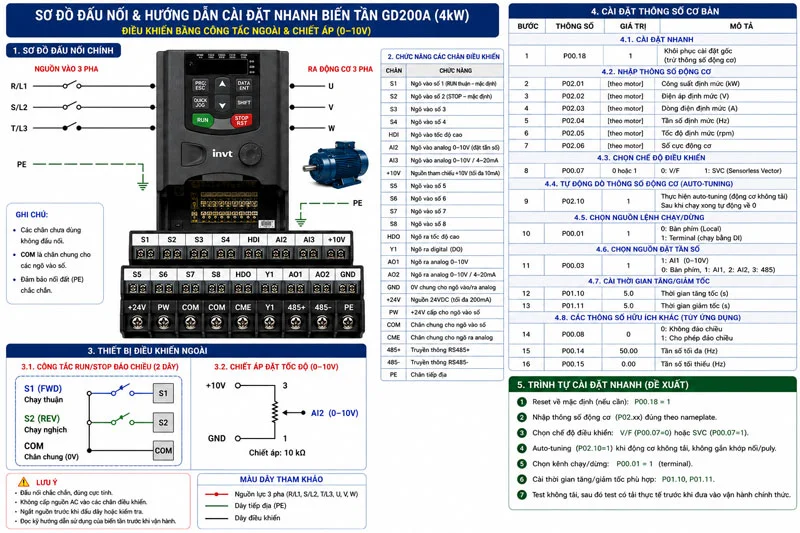

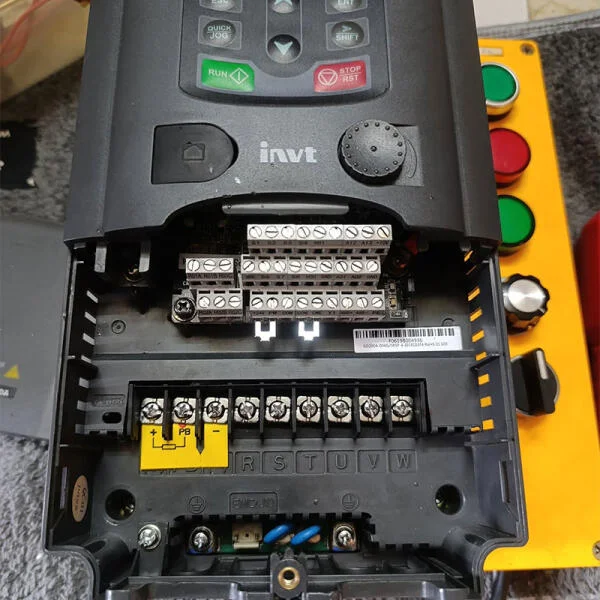

6. Sơ đồ đấu dây & bảng terminal
Đấu dây GD200A theo nguyên tắc chung của các dòng biến tần INVT: mạch động lực (nguồn vào R/S/T, ra U/V/W) tách biệt hoàn toàn với mạch điều khiển (DI/AI/AO/RS485) để tránh nhiễu.
| Ký hiệu | Chức năng |
|---|---|
| R, S, T | Nguồn điện lưới vào (1 pha hoặc 3 pha tùy model) |
| U, V, W | Ngõ ra nối vào động cơ 3 pha |
| (+), (-) | Bus DC – dùng khi cần đấu điện trở xả hoặc share bus DC |
| PB, (+) | Đấu điện trở xả (braking resistor) khi tải yêu cầu hãm nhanh |
| PE | Tiếp địa – bắt buộc đấu đúng kỹ thuật để tránh nhiễu và đảm bảo an toàn |
| Ký hiệu | Chức năng |
|---|---|
| DI1–DI6 | Ngõ vào số – điều khiển chạy/dừng, đa cấp tốc độ, chọn chế độ |
| AI1, AI2 | Ngõ vào tương tự – nhận tín hiệu tần số đặt 0-10V hoặc 4-20mA |
| AO | Ngõ ra tương tự – phản hồi tần số, dòng điện ra thiết bị giám sát |
| 485+, 485- | Cổng truyền thông RS485, đấu về PLC/SCADA theo chuẩn Modbus RTU |
| TA/TB/TC | Relay báo lỗi/trạng thái, tiếp điểm khô |
Lưu ý an toàn khi đấu dây
- Không đấu nguồn vào ngõ ra U/V/W – đây là lỗi gây cháy biến tần ngay lập tức mà mình gặp khá thường xuyên khi thợ điện chưa quen dòng máy.
- Chờ tối thiểu 5-10 phút sau khi cắt nguồn trước khi thao tác bên trong tủ (tụ bus DC vẫn còn tích điện áp cao).
- Dây tín hiệu điều khiển nên đi cách ly với dây động lực, tránh chạy song song trong cùng máng cáp để giảm nhiễu.
7. Hướng dẫn cài đặt nhanh
Thông số chức năng GD200A chia thành các nhóm P00–P29. Với máy mới lắp lần đầu, anh em nên đi theo trình tự sau để tránh sai sót:
- Reset về mặc định (nếu cần): đặt P00.18 = 1 để đưa toàn bộ tham số về gốc, trừ nhóm thông số động cơ.
- Nhập thông số động cơ (nhóm P02/P03): công suất, dòng định mức, điện áp, tần số, tốc độ định mức – lấy đúng từ nameplate động cơ.
- Chọn chế độ điều khiển: V/F cho tải đơn giản hoặc SVC cho tải cần moment ổn định.
- Tự động dò thông số động cơ (auto-tuning): thực hiện khi động cơ không tải, không gắn khớp nối/puly, để biến tần học đúng đặc tính động cơ.
- Chọn kênh chạy/dừng: P00.01 = 0 chạy bằng bàn phím, hoặc chọn terminal/truyền thông tùy sơ đồ điều khiển thực tế.
- Cài thời gian tăng/giảm tốc: phù hợp với đặc tính tải – quá ngắn dễ gây lỗi quá dòng (OC1/OC2).
- Test không tải, sau đó test có tải thực tế trước khi đưa vào vận hành chính thức.
Kinh nghiệm thực tế về biến tần invt GD200A
Anh em nên ghi lại toàn bộ thông số sau khi cài đặt hoàn chỉnh (chụp ảnh màn hình hoặc note tay). Rất nhiều ca sự cố mình xử lý là do biến tần bị mất tham số vì lỗi EEP hoặc thay board mà không có bản sao lưu, phải dò lại từ đầu mất nhiều thời gian.
8. Bảng mã lỗi thường gặp trên GD200A
| Mã lỗi | Ý nghĩa | Nguyên nhân thường gặp |
|---|---|---|
| OC1 / OC2 / OC3 | Quá dòng khi tăng tốc / giảm tốc / chạy ổn định | Thời gian tăng giảm tốc quá ngắn, lỗi IGBT, chạm dây động cơ |
| OV1 / OV2 / OV3 | Quá áp khi tăng tốc / giảm tốc / chạy ổn định | Điện áp lưới cao bất thường, giảm tốc quá nhanh không có điện trở xả |
| UV | Thấp áp bus DC | Mất pha, điện áp lưới sụt thấp, tụ bus DC suy giảm dung lượng |
| OL1 / OL2 / OL3 | Quá tải biến tần / quá tải động cơ / khóa động cơ | Tải vượt công suất định mức, động cơ kẹt cơ khí |
| SPI | Mất pha ngõ vào | Đứt/lỏng dây pha nguồn, cầu chì hỏng |
| EF | Chạm đất | Cách điện động cơ hoặc dây cáp bị suy giảm |
| OH1 / OH2 | Quá nhiệt module IGBT / quá nhiệt tản nhiệt | Quạt làm mát hỏng, môi trường nhiệt độ cao, bụi bám tản nhiệt |
| CE | Lỗi truyền thông (Communication Error) | Cáp RS485 lỏng/đứt, sai baudrate hoặc địa chỉ trạm |
| EEP | Lỗi bộ nhớ tham số (EEPROM) | Board điều khiển lỗi, cần thay board hoặc reset lại tham số |
| PIDE | Lỗi phản hồi PID | Tín hiệu feedback vượt/thấp hơn giới hạn cho phép trong thời gian dài |
Khi nào nên gọi HLAuto thay vì tự xử lý
Các lỗi liên quan phần cứng như OC1-3 lặp lại dù đã tháo dây động cơ, OH1/OH2 tái diễn dù đã vệ sinh quạt, hoặc EEP mất tham số liên tục – đây thường là dấu hiệu IGBT, board điều khiển hoặc tụ bus DC đã suy giảm, cần thiết bị đo chuyên dụng để chẩn đoán đúng gốc, tránh sửa sai gây hỏng thêm.
9. Cấu hình RS485/Modbus RTU
GD200A tích hợp sẵn cổng RS485, hỗ trợ giao thức Modbus RTU – dùng phổ biến khi cần giám sát/điều khiển tập trung từ PLC hoặc SCADA.
| Địa chỉ trạm | Cài trong nhóm P14, mỗi biến tần trên cùng bus phải có địa chỉ riêng |
|---|---|
| Baudrate | Tùy chọn: 1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps – phải khớp với thiết bị chủ (PLC/SCADA) |
| Định dạng dữ liệu | 8-N-2 hoặc 8-E-1 tùy cấu hình, cần đồng bộ giữa các thiết bị trên bus |
| Giao thức | Modbus RTU – hỗ trợ đọc/ghi thanh ghi tần số đặt, trạng thái chạy, mã lỗi |
| Đấu nối | 485+ và 485- nối theo mạch bus, nên dùng cáp xoắn đôi có shield, đấu điện trở đầu cuối 120Ω tại 2 đầu bus nếu đường dây dài |
10. Bảng giá tham khảo theo công suất
Giá GD200A phụ thuộc công suất, cấp điện áp và thời điểm nhập hàng. Bảng dưới là khoảng giá tham khảo, anh em nên liên hệ HLAuto để có báo giá chính xác theo model cụ thể và số lượng.
| Công suất | Khoảng giá tham khảo |
|---|---|
| 0.75 – 2.2kW | 1.800.000 – 3.500.000 |
| 3.7 – 7.5kW | 4.000.000 – 8.500.000 |
| 11 – 22kW | 9.000.000 – 22.000.000 |
| 30 – 55kW | 25.000.000 – 55.000.000 |
| 75 – 200kW | Liên hệ báo giá |
| 250 – 500kW | Liên hệ báo giá |
Giá có thể thay đổi theo tỷ giá và thời điểm nhập hàng. Gọi hotline 0948.956.835 để được báo giá chính xác cho model anh em cần.
11. Vì sao chọn HLAuto khi mua hoặc sửa GD200A?
- Hiểu thiết bị từ gốc: đội ngũ HLAuto trực tiếp sửa chữa hàng trăm ca biến tần INVT các dòng, không chỉ bán hàng mà còn nắm rõ điểm yếu kỹ thuật thực tế của từng model.
- Tư vấn đúng công suất: tránh tình trạng chọn thiếu hoặc dư công suất gây lãng phí hoặc quá tải sớm.
- Hỗ trợ cài đặt & auto-tuning tại hiện trường khi khách hàng cần, đảm bảo máy chạy đúng thông số ngay từ đầu.
- Sửa chữa khi hết bảo hành hoặc lỗi ngoài bảo hành: thiết bị chẩn đoán chuyên dụng, linh kiện thay thế sẵn có, bảo hành rõ ràng sau sửa.
- Phục vụ Hà Nội và 28 tỉnh miền Bắc, hỗ trợ kỹ thuật qua điện thoại/Zalo khi cần xử lý nhanh.
12. Câu hỏi thường gặp về biến tần invt GD200A
GD200A phù hợp với ứng dụng nào nhất?
GD200A phù hợp cả tải nặng (băng tải, máy nghiền, cẩu trục) lẫn tải nhẹ (bơm, quạt) nhờ có 2 dòng công suất G/P riêng biệt. Với ứng dụng cần moment ổn định khi tải thay đổi, nên chọn chế độ điều khiển SVC.
Khác biệt giữa GD200A và GD10, GD20 là gì?
GD10 và GD20 là dòng nhỏ gọn, công suất thấp hơn, phù hợp máy đơn giản. GD200A có dải công suất rộng hơn nhiều (đến 500kW), phù hợp cả ứng dụng công nghiệp nặng, tải lớn mà GD10/GD20 không đáp ứng được.
GD200A có tích hợp sẵn PID không, hay phải mua thêm module?
PID được tích hợp sẵn trong firmware, không cần mua thêm module hay bộ điều khiển ngoài. Anh em chỉ cần cấu hình đúng nhóm tham số PID và đấu tín hiệu feedback vào ngõ AI.
Biến tần báo lỗi CE liên tục thì xử lý thế nào?
Trước tiên kiểm tra lại cáp RS485 (lỏng, đứt, đấu sai cực +/-), sau đó kiểm tra baudrate và địa chỉ trạm có khớp với thiết bị chủ không. Nếu đã kiểm tra hết mà vẫn lỗi, khả năng cao là board truyền thông bị lỗi, cần liên hệ kỹ thuật để kiểm tra sâu hơn.
HLAuto có hỗ trợ lắp đặt tận nơi không?
Có. HLAuto hỗ trợ tư vấn, lắp đặt và cài đặt thông số tại hiện trường cho khách hàng ở Hà Nội và các tỉnh miền Bắc. Gọi hotline 0948.956.835 để được sắp xếp lịch.
Mua GD200A tại HLAuto có được bảo hành chính hãng không?
Có, sản phẩm được bảo hành chính hãng 24 tháng. HLAuto hỗ trợ toàn bộ quy trình bảo hành và cả sửa chữa ngoài bảo hành nếu cần sau này.
